Как сейчас принято сеть монтировать в больших зданиях

Сисадминское

С друзьями на NN.RU

У вас пока нет друзей на NN.RU, поэтому ссылка на тему не может быть отправлена.

Воспользуйтесь поиском, чтобы найти новых друзей.

В социальных сетях

Atom

09.11.2010

5 этажей, длинное....

На маленьких вроде как одну патчпанель все проще свести и использовать для телефонии и сети. А на больших как быть? Хабы на эатажах допустимо использовать? (телефония отдельно будет)...

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

iZverG

09.11.2010

а как можно их не использовать, если более 100 метров кабеля использовать не рекомендуется. Да и более того, тянуть концы по 150-200 метров кабеля через все этажи - это нонсенс. Расходы на кабель превысят расходы на дополнительные небольшие шкафы, хабы и патч-панели. А по сути и патч-панели на этажах уже не особо нужны. Достаточно мелкого настенного шкафа, хаба и обжать с одной стороны. Это если никаких премудростей нет.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

iZverG

09.11.2010

как вариант кстати задействовать оптику до этажа и коммутаторы с оптическим входом на этажах. в зависимости от размещения серверной сделать шкафы и дотянуть оптику например до 2 и 4 этажа. а там уже растянуть витую пару по минимальной длине.
опять же - бюджет и пропускная способность. может там даже сотки хватит, а на магистраль правильного гигабита.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

pecha

09.11.2010

Плюсанусь, правильно говорите, оптику только лучше уж к каждому этажу от серверной. Ну на урезанный бюджет попробовать гибабитом до этажей.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

iZverG

09.11.2010

ну если потолки не очень большие, то лишние 10-20 метров кабеля на переход между этажами не скомпенсируются коммутаторами с оптическими входами. то есть нерентабельно имхо это. если только там на каждом этаже десятки рабочих станций.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Atom

09.11.2010

iZverG писал(а)
А по сути и патч-панели на этажах уже не особо нужны. Достаточно мелкого настенного шкафа, хаба и обжать с одной стороны. Это если никаких премудростей нет.

Так так и сделано сейчас. Но все хаотично....

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Shreder

09.11.2010

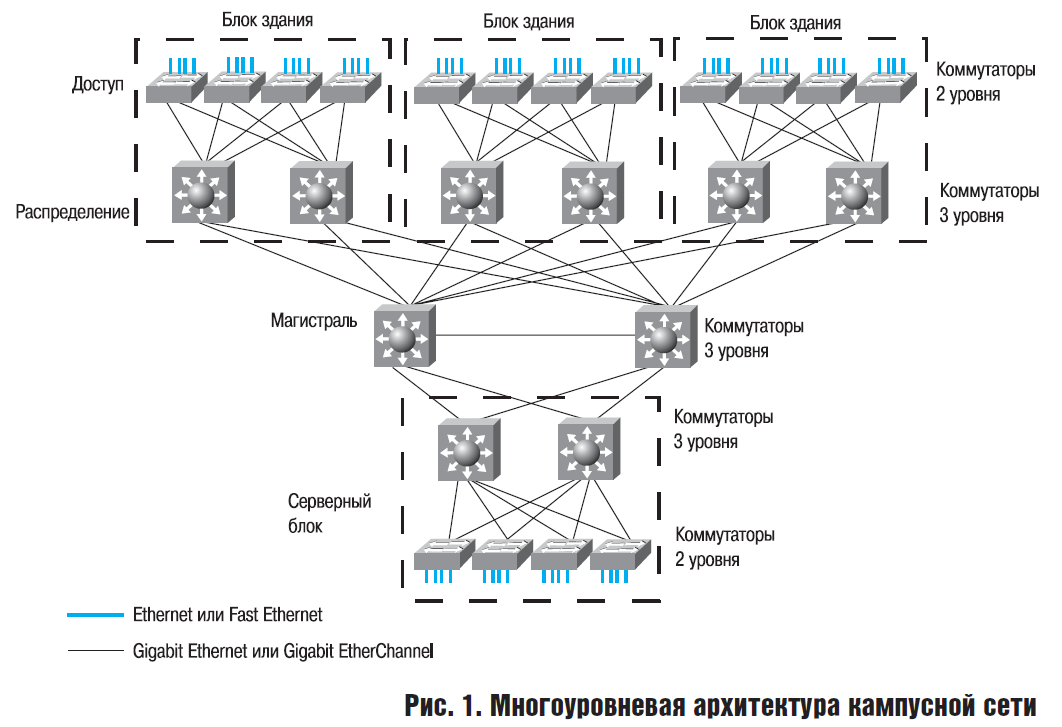

как-то так :-)

оригинал

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

ДядяДима

09.11.2010

Издеваетесь, да?
Конечно, хорошо на каждом этаже иметь небольшую комнату для кроссовой, оптику и тп.
Но реально - на каждом этаже шкафчик на стену, там "тупой" свитч.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Shreder

09.11.2010

дык на этом рисунке комнат и оптики и не показано
там принципиальный подход

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Deathmaker

09.11.2010

ну это уже идеал, полностью отказоустойчивая сеть. Такое себе далеко не все могут позволить.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Atom

09.11.2010

Shreder писал(а)
как-то так :-)

че-то там цен нет. Дорого, навреное? :))))

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Shreder

09.11.2010

это только принципиальный подход
разделение на уровни доступа, распределения, ядра и серверный блок

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Deathmaker

09.11.2010

делаешь дублированный центральный хаб в него втыкаешь сервера, от него на гигабите вниз по этажам узловые хабы, от них уже сотку на рабочие места.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

ДимС

09.11.2010

Как минимум: на каждом этаже небольшой шкаф с патч-панелью, туда же свич засунуть. От центральной серверной к свичам - гигабитный Е-нет. Кривовато, но, полагаю, меньшее из зол. Центральный свич - гигабитный.
Как-нибудь так...

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

smusmumrik

09.11.2010

нужно еще знать сколько примерно хостов будет.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Atom

09.11.2010

в районе 200....

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Deathmaker

09.11.2010

не так важно количество хостов, как предполагаемый трафик. В УКЭРе, помнится, на те же 200-250 хостов положили оптику, т.к. гигабит затыкался в ноль, т.к. матмодели + архив.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Shreder

09.11.2010

тогда получается по 48-портовому коммутатору на каждый этаж (5 штук), каждый в шкафчике с бесперебойником
этажные коммутаторы подключаются на коммутатор(ы) в серверной.
если этажные коммутаторы правильно расположить, оптики нигде не понадобится
где 48 портов на этаж не хватит - либо доп.коммутатор, либо в отдельных комнатах например 4- или 8-портовый хаб

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Atom

09.11.2010

по два на этаж надо бы...
здание длинное....

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Shreder

09.11.2010

тебе виднее
больше 150-200 метров в длину по коридору?

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Atom

09.11.2010

по прикидкам около 150 м...
так что, пожалуй, одного хаба на этаж в центре должно хватить.... (сейчас просто хабы стоят с торцов (исторически так сложилось) - и были проблемы с длиной)...

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Atas

09.11.2010

На 4-м и 2-м этажах по настенному шкафу с патч-панелями, свитчом и УПСом на свитч. Располагаются в середине этажа(оптимальнее для длины меди).
Вертикальная магистраль(между свитчами оптика или медь, зависит от треб).
От станций до свичей=медь.
По этажам вдоль по коридорам(за фальш-потолком) лоток, там медная магистраль, от лотка до комнат медь в гофре, в комнатах короба и розетки.
Свитчики или с опто-портами или преобразователи.
По затратам оптимально.
По комнатам хабы лучше не ставить, все централизовано до шкафа = усеры любят на хабах питание отключать или еще что с ними делать и кричать-пропала сеть...

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

smusmumrik

09.11.2010

да и главное: бюджет :) на цисках завернуть или д-линками?

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Упырь305

09.11.2010

5 этажей... коридоры по 150 метров...
чем меньше промежуточных узлов тем лучше, но совсем без них не обойтись наверно...
магистрали вертикальные я б клал оптикой... не такая уж она дорогая, и на ней разогнаться можно просто заменой оборудования в перспективе, коли понабиться...
Если ветрикальная магистраль пойдёт по центру коридоров то узел на каждом этаже... лучше отдельный хвост из серверной до каждого узла, а не строить последовательное подключение... Это не очень рационально, но надёжно и, опять же, резерв какой-никакой...
Если вертикальная магистраль пойдёт с краю, то лучше делать наверно 2-е их... С права и слева... А узлы размещать через этаж... справа 2-й и 4-й, слева 1-й, 3-й, 5-й...(или наоборот ) Это опять же увелечинение протяжённости оптики, со всеми вытекающими, зато нормальное покрытие, и возможность для 30% машин (средне) иметь запасной выход в сеть на случай ядерной войны...
д-линк в такой расклад вставлять не хочется, а циска... ну если бюджет позволяет то чё б и нет... Я тут 3комы поюзал... Вроде работают... Свичи управляются, модули оптические подтыкаются... Не всё супер, конечно, но работают вроде... 200 хостов потянет и без цисок...
З.Ы. Хотя всё смотреть по месту надо...Все выше рассуждения про некую абстрактную сферическую организацию в вакууме.... может на первом этаже только бабушка на вертушке сидит, а из 200 180 хостов на пятом...
