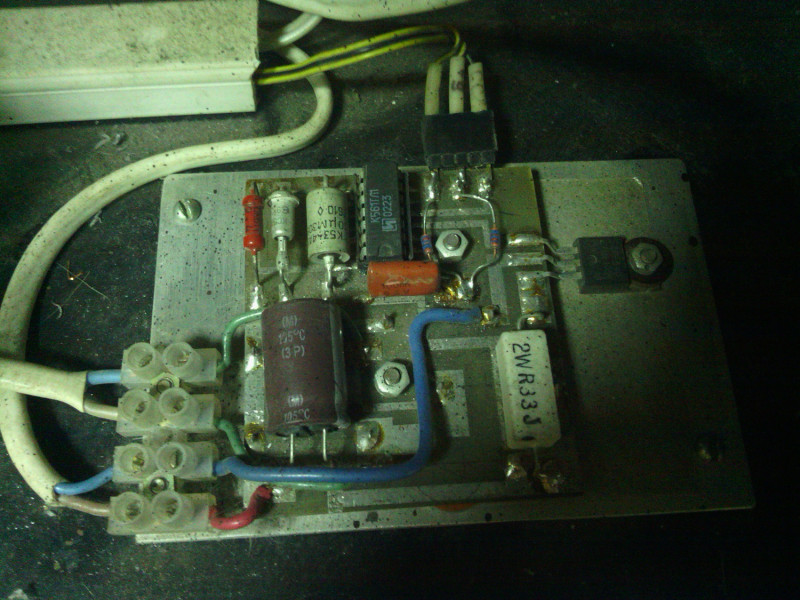

Надо проверить плату. (см. фото)

Нужен совет (поиск решения проблемы. не для купли-продажи)

С друзьями на NN.RU

У вас пока нет друзей на NN.RU, поэтому ссылка на тему не может быть отправлена.

Воспользуйтесь поиском, чтобы найти новых друзей.

В социальных сетях

Театр ремёсел

27.03.2012

Есть станок у которого регулируется скорость вращения.
Моторчик постоянного тока на 12 вольт.
Эта схема отвечает за сохранение/увеличение мощности при уменьшении скорости вращения.
Сейчас скорость постоянная - максимальная. Т. е. не регулируется.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

ch@os

27.03.2012

А фото где?

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Театр ремёсел

27.03.2012

семён семёныч...

оригинал

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

ch@os

27.03.2012

как ниже уже сказали, скорее всего пробита черная квадратная хреновина с тремя ножками которая на картинке справа. Хотя чего там проверять ещё я не знаю, там при желании можно все детали сразу заменить, что бы не думалось. Еще я бы обратил внимание на три провода сверху, они если не ошибаюсь наверное на регулятор частоты вращения идут.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Сейчас читают

Тема Просмотров

А вы пристегиваетесь, когда ходите по улице?))) 3505

Что-то наглое растет на даче 3535

Домик на море. Спорные моменты. 1480

Посоветуйте репетитора по истории для пересдачи ЕГЭ 2535

Новости мобилизации: К'говавый режым призвал машину Макаревича 850

А может ввести налог на бороды? 105

Вареник

27.03.2012

скорее всего пробит силовой элемент

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Anatoly A. Stupakov

28.03.2012

Что написано на силовом элементе справа на фото(в трёхвыводном корпусе)?
На ТЛ-ке сделано что-то типа мультивибратора с изменяемой скважностью сигнала(два диода, включённых в цепь мультивибратора), который управляет силовым элементом. Смею предположить, что силовой элемент может быть тиристором.
Надо проверить - поступают ли с ТЛ-ки управляющие сигналы на силовой элемент. Если нет - проверить питание микросхемы(между выв.14 и 7: 9-15В; судя по стабилитрону КС5хх - 12 или 15В(не видно, что дальше написано)). Если питание есть - отсоединить от схемы левый вывод силового элемента. Если импульсы на выходе "мультика" не появятся - менять ТЛ-ку.
Прозвонить силовой элемент: если между средней и правой ножками сопротивление равно нулю - очень возможно, что придётся менять силовой элемент. Но вначале неплохо было бы узнать, что это за элемент(название)...

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Worker73

28.03.2012

Может, и так. Может, транзистор в обратной цоколевке (КТ829), тогда логично предположить, что двухваттный резистор в цепи эмиттера - датчик тока на петлю ОС

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Anatoly A. Stupakov

28.03.2012

А может и транзистор... Кстати, у импортных полевиков левый вывод часто бывает затвором...
Датчик тока? А смысл?.. Не заметил цепей, следящих за падением напряжения на данном резисторе (как минимум пара транзисторов, оптрон, ОУ, компаратор и т.п.)... Скорее всего - простое ограничение тока через силовой элемент...

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Worker73

28.03.2012

Или так... хотя, если плата двусторонняя (что вероятно), один элемент ТЛ-ки вполне может быть включен компаратором (на 561ТЛ1 делается весьма просто), правда, обвязки не видно, только если с оборота стоит... а компаратор дает отсечку на генератор (обрезает длительность импульса, если ток через ключ, в пике превышен)... логично схемка складывается - генератор пачки переменной длительности + компаратор + буферный повторитель + ключ

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Anatoly A. Stupakov

28.03.2012

Идею поддерживаю!:) Вполне логично:).
Только вот, всё же, думается мне, что нет там обвязки(если только на SMD) - на фото видно, что все детали, включая панельку микросхемы припаяли с одной стороны платы, а с другой стороны(на фото внизу) - "выглядывает" КД213 или КД2997 и, думаю, с той стороны больше ничего нет... :)

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях
