rrChip

14.12.2012

Приветствую.

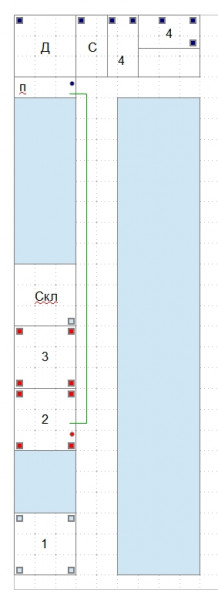

Есть некое помещение, разделенное на кабинеты, в котором нужно организовать сеть. Примерная схема помещения прилагается.

Немного по схеме:
1,2,3,4 – кабинеты (отделы)
Д — директор
С — секретарь
п — подсобка
Квадратики — ПК (сейчас реально их 8 (красные))
Кружки — пучки кабелей от ПК
Зеленая линия — сетевой кабель, соединяющий части офиса.
Синие площади — помещения др. организаций

Имеющееся оборудование:
роутер D-Link DI-804 (стоит в помещении 2, сюда же приходит интернет, кабель РТ)
свитч D-Link DES-1008 (стоит в помещении 2)

Разводка есть в кабинетах 2 и 3, пук кабелей от компов собран в кабинете 2 , так же разводка сделана в кабинетах директора, секретаря и 4, кабели заведены в подсобку(компов там пока нет).
Кабинеты 1 и склад пока не подключены.

ОС на пк разномастные, от ХР хом, до 7 ПРО

Руководство хочет, чтоб отделы не видели друг друга в сети, но вполне возможно, что появится какая-нибудь файлопомойка, которая должна быть доступна всем.
Я так понимаю можно взять какой нибудь управляемый/е свитч/и 2 уровня и разбить сеть вланами? По моделькам сориентируйте, плз. Или еще чего нибудь насоветуйте.

И может подскажете по схеме где это оборудование лучше всего разместить? (я пока прикидываю перенести роутер в подсобку, и в местах скопления проводов поставить 2 16-ти портовых управляемых свича)

Или отговорить его от затеи разделения на подсети и тупо поставить неуправляемые свичи?

Естественно бюджет не резиновый, но мне его не озвучили, сказали выбирай, а там посмотрим.

Простите за сумбурность, ночь на дворе )

оригинал

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

ПM

14.12.2012

И вам здравствовать!

Звоните +79202980956 Павел

Один фиг уже выспался, а писать всё что нужно лень.
Научу, вразумлю даже тому, чего сам никогда на практике не применял )))

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Сейчас читают

Тема Просмотров

Продаю дискусов 38270

А что там в Новороссийске? 1120

Решил я замахнуться на солянку, подскажите по поводу бульона из почек. 196

ВТБ это классика! 855

Гемитиреоидэктомия 440

Ищу телефон Бабы Любы, заговаривает грыжи 10825

rh9

14.12.2012

заводишь все на склад там ставишь три свича обычных подключаешь к компу будет выполнять роль сервера и файлопомойки и считалки трафика и разбить по подсетям

самый наверное простой вариант

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

sandrom

14.12.2012

Можно, так же ограничится разными "рабочими группами", единственное что может всплыть - win xp и win7 в одной РГ не дружат (точнее их не загонишь в одну РГ)

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

kemy

14.12.2012

с чего бы это?
без проблем загоняются

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

McLane

14.12.2012

rrChip писал(а)
Руководство хочет, чтоб отделы не видели друг друга в сети, но вполне возможно, что появится какая-нибудь файлопомойка, которая должна быть доступна всем.,,,

1.Развести нормально сеть + обычный свитч на нужное кол-во портов.
2. Поставить файлопомойку + прокси отдельным компом.
3. На всех компах отрубить расшаренные папки и отключить общий доступ к файлам, и урезать права пользователей.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

rrChip

14.12.2012

1. Разводку в помещениях 2 и 3 делали года 2 назад и перекладывать ее, к сожалению, никто не будет. Так что нужно сделать что-то культурное из того что есть.
2. Прокси и ФП в ближайшем будущем.
3. Это уже сделано.

Небольшое уточнение: между двумя точками "концентрации" кабелей расстояние метров 60. Поэтому желательно избежать пучка проводов на этом расстоянии (сложности крепления, помещение бывшее производственное, потолки метров по 6 минимум)

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

тестовый юзер

14.12.2012

rrChip писал(а)
желательно избежать пучка проводов на этом расстоянии

Два свича: в подсобку и на склад, между ними транк одним кабелем.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

AlexKB

14.12.2012

Я бы сделал вланами, сейчас управляемые свичи вполне доступны по цене.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Ещё тот мальчуган

14.12.2012

Делать вланами.
У вас все скорей всего в кабель каналах лежит. И компов не много.
Самый дешевый вариант свести всех в одно место к хорошему управляемому свичу.
Либо если сетевушки позволяют то можно тегировать трафик.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

rrChip

14.12.2012

Сомневаюсь что сильно дешевле будет. От красных компов до подсобки примерно 50-60 метров (8 компов и, скорей всего, два сетевых принтера), плюс еще неподключенный 1-й кабинет (4 пк + 1 принтер) в 20 метрах от кабинета 2. В итоге получается 15 штук кабелей длинной 50-60-80 метров. По прикидкам это 3 бухты кабеля примерно по 2500-3000. Да и перетягивать сеть вряд ли кто даст(

Хотя, если делать по уму, то я согласен, нужно свести все концы в одно место (в подсобку).

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

тестовый юзер

14.12.2012

Два свича с виланами, один в подсобку, другой на склад.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

rrChip

14.12.2012

В принципе я так и предполагал... Только не на склад, а в кабинет №2, где сейчас стоит 8-ми портовый свитч
По моделькам не сориентируешь? примерно 7тыс за штуку

Ответить

Ссылка на сообщение

открыть ссылку в новом окне
