Помогите чайнику включить трансформатор

С друзьями на NN.RU

У вас пока нет друзей на NN.RU, поэтому ссылка на тему не может быть отправлена.

Воспользуйтесь поиском, чтобы найти новых друзей.

В социальных сетях

lamaster

03.11.2008

Доброго времени суток!

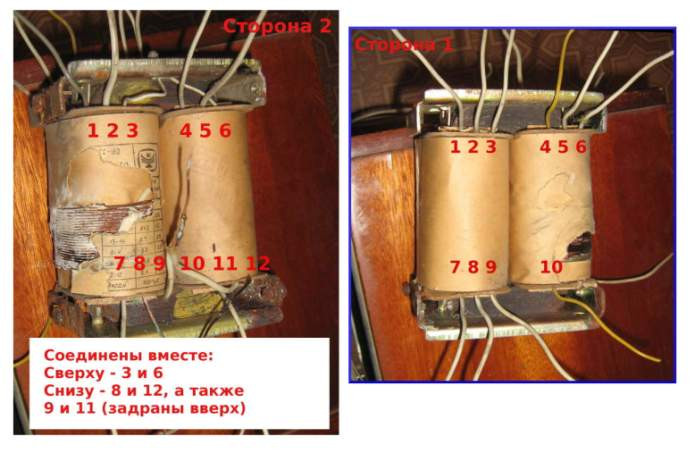

Есть вот такой трансформатор (прикрепил). Сфоткал с двух сторон, подписал контакты. Так как в трансформаторах я чайник, то прошу помощи у бывалых. Помогите пожалуйста определить где у него первичная обмотка для 220 вольт?

оригинал

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

7aladin

03.11.2008

Называется он ТС-180.
В инете полно описаний.
forum.cxem.net/lofiversion/index.php/t30412.html
"На счет обмоток на ТС-180-3 : значит так, там имеется 2 катушки. Для включения на 220 вольт их надо соединить последовательно, т.е. выводы 2 и 2' у этих обмоток соединить, а на 1 и 1' подать 220 вольт. Каждая из обмоток на половинке трансформатора - на 110 В. Если есть вывод 3, то его не трогай. Он нужен для коммутации на 127/237 В. Далее, выводы 4 - это экран. Их надо соединить вместе и подключить на корпус. Эти трансы стоят обычно в телевизорах УНТ47/59 или УЛПТ-61. Там в блоке питания есть еще фишка-переключатель, позволяющий переключать напряжение сети 110/127/220/237 В."

Предохранитель обязательно используй, т.к. бывает не с первого раза получается правильно включить первичные обмотки :-)

Вот ещё схема www.qrx.narod.ru/bp/tc180.htm

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

lamaster

03.11.2008

7aladin писал(а)
Называется он ТС-180.

О как! Спасбо, ато на нем кто-то съел бумажку на которой модель написана ;-)

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

7aladin

04.11.2008

Могу сфоткать бумажку, вроде в гараже такой был транс.

Ещё можно прозвонить обмотки, потом на обмотку с самым толстым проводом(накальная) подать ~6в, потом замерить напряжение на остальных обмотках. Немножко покумекать и всё станет ясным.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Сейчас читают

Тема Просмотров

Есть спецы по LCD? 1850

Ошибка стояночного тормоза Тигуана 27609

А чего, Лавров фсё? 2490

прошивка TC58NVG2S0HTA00 (TSOP48) 2280

Может завалялись у кого пару нерабочих USB сканера штрихкода. И 2 сетевых чипа RTL8112L 5565

Про выездные экскурсии классом и про экскурсию классом во Владимир на поезде 8460

ch@os

03.11.2008

У товарища Левашова спроси, он то точно знать должен ))

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

lamaster

03.11.2008

Так и придется ;-)
