Нужен регулируемы БП 0-3,5в в авто

С друзьями на NN.RU

У вас пока нет друзей на NN.RU, поэтому ссылка на тему не может быть отправлена.

Воспользуйтесь поиском, чтобы найти новых друзей.

В социальных сетях

Bredok

28.11.2008

собственно вопрос - кто сможет смастерить БП с регулируемым напряжением на выходите от 0(1)в - до 3,5(5)вольт, подключаться будет в бортовую сеть авто.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Bredok

29.11.2008

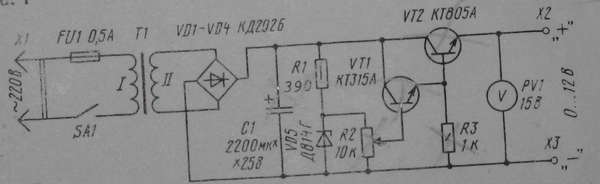

вот схемку надыбал - кто сделает???
Естественно мост и ТР не нужны! :)

думаю в цепь стоит включить два переменника что бы основной выставить до 4вольт - а второй от 0 до 4х вольт :))

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Евгений_М

29.11.2008

Что то схемы не видно :-)
Начнём с того что важно на какой ток вам понадобился БП. Но в любом случае при такой разнице входного и выходного напряжения КПД линейного стабилизатора будет непотребный, а тепло надо будет куда то девать.

Если нужен ток не больше 500мА может стоит купить какой нибудь готовый БП в прикуриватель с разъёмом USB на выходе и прикрутить к нему переменный резистор в цепь задающую напряжение. Получите готовое устройство сразу в корпусе.

P.S. Собирать на рассыпухе БП с минимальным напряжением меньше 1.25 вольта слишком расточительно по времени.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Bredok

29.11.2008

что то схема не клеиться - а что касаеться

Евгений_М писал(а)
расточительно по времени.

то судя по схеме - делов на 5 мин (корпус не обязательно!!!

оригинал

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Bredok

30.11.2008

ап

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Worker73

30.11.2008

Гораздо проще на LM317, она же 142ЕН12, да и не дороже.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

ch@os

30.11.2008

Запитывать от блока что будете?

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Bredok

30.11.2008

от блока буду запитывать сведодиоды в кол-ве 50шт... :)
часть в приборке, часть на консоле...

Диоды не очень хорошие - т.к. от резистора в 1Ком они светят тускло очень! :(

поэтому и хочу сделать отдельный блок для них (точнее найти того кто сделает) - что бы еще и яркость регулировалась! :)

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

ch@os

30.11.2008

Мдя.... ИМХО они и от 12 вольт прекрасно горят, если хорошие и резисторы правильно подобрать. Кстати насчет LM317 выше правильно сказали.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Bredok

30.11.2008

диоды плохие :(
плохо горят :(

еще бы кто собрал бы этот БП :(

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

gramps

01.12.2008

Сверхяркие светодиоды - штука достаточно специфичная. Регулировать на них яркость можно только импульсными методами. В линейном режиме они подобны стабилитрону - горят ярко, если напряжение выше их порога зажигания и чуть заметно если ниже. В этом маленьком диапазоне можно, конечно, сделать "чуть поярче" или "чуть потусклее", но точное напряжение индивидуально для каждого диода. Можно прямо от 12 вольт подобрать балластные резисторы для групп диодов с примерно одинаковыми параметрами, замеряя ток. Подобрать такой ток, при котором диоды светятся достаточно ярко, но не перегреваются.
