Вчера собрал кабель удлинитель на 13 м VGA.
Я разрезал оригинальный VGA кабель и в нем использовал следующие контакты:
1-RED(1)
2-GREEN(2)
3-BLUE(3)
5,6,7,8 - не использовал, т.к. по тестеру они все замкнуты, как я понял в вилке. В качестве корпуска использовал оплетку.
10-земля синхросигнала
13-горизонтальная синхр.
14-вертикальная.

т.е. 6 жил + оплетка.
Провод использовал: экранированная витая пара.

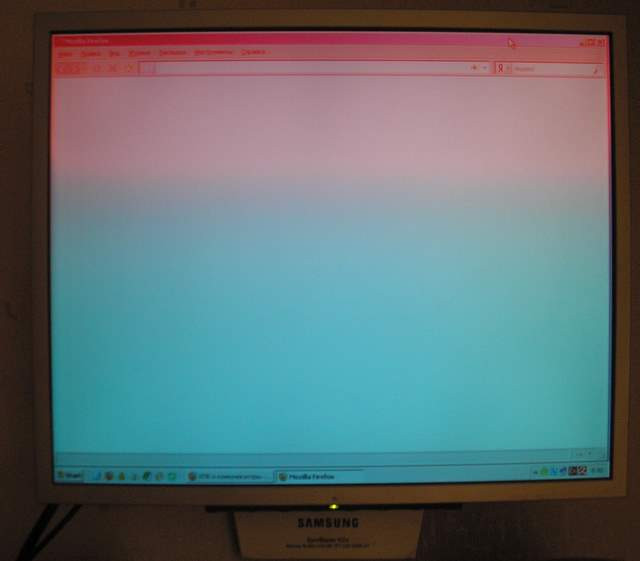

И вот что вышло на картинке.
На другой картинке привел распиновку разъема VGA

оригинал

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Yden

16.06.2009

не будет не хрена работать слишком это капризная штука вга кабель

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Сейчас читают

Тема Просмотров

Накидайте идей, где отмечают подростки 15-летие 27175

Как на этом форуме не переходить на личности? 340

истерчные детки и равнодушные мамашки 975

Антитентура-46 31656

СтОит ли связываться с переcдачей ЕГЭ (русский язык)? 9715

Куда бежать,если номер смыло ? 140

Atom

16.06.2009

скорее всего низкое качество кабеля.
У меня от полметровых хреновых кабелей на VKM переключателе похлеще искажения идут....

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

vlad2004

16.06.2009

Тяжело будет сделать что-бы работало на 13 м.
Красный зеленый синий каналы обязательно делаются кабелем 75 омным, естественно земли в кучу нельзя, оплетки этих каналов должны быть изолированы друг от друга ну и т.д.
И провод ну точно не витая пара.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Mastik

16.06.2009

А почему землю нельзя, не раз на форумах было что можно ,да и они на коротко в вилке прозваниваются, как я уже писал.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

vlad2004

16.06.2009

Сигнальные земли в кучу не делают, долго объяснять. Если есть интерес надо читать спец литературу.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

ГенаУО

16.06.2009

А купить 15 метровый VGA кабель что мешает?

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Mastik

16.06.2009

Я нашел 10 м или 20 м. 15 не видел.
По цене 370 и 680 соответственно. Я во общем то побаловаться хотел :)
Т.е. я позже буду покупать ресивер на стенку к установленному уже монитору, а щас хотел просто подключить к нему комп.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

filimon

02.07.2009

если еще нужен 15 VGA кабель наберите меня 278-93-63 Николай

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

vlad2004

16.06.2009

www.installing.ru/category/997.html
дороговато, но видимо такова сложность кабеля :)

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

tvnn.ru

16.06.2009

Купи два RGB разъема и соединяй R G B - 3-мя 75 омными кабелями с отдельными оплетками (можно тонкими, главное хорошо экранированными),
а синхро можно по витой паре. У меня на 15м с компа на проектор идет по такому сигал 720р и все ОК. Кабель итальянский CAVEL CW41 - 3,6 мм.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

16.06.2009

А как 4 пар хватило на все сигналы? Вперемешку что-ли?

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

tvnn.ru

17.06.2009

Синхросигнала всего два - вертикальная и горизонтальная развертка = 2 витых пары.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Sanych

19.06.2009

если уж используете витуху, то хотя-бы цвета надо было по разным парам раскидать с !отдельными! землями. Хотя все равно кабель не согласован будет - у витухи 100 Ом волновое сопротивление

Ответить

Ссылка на сообщение
