Где взять подобный датчик.....

С друзьями на NN.RU

У вас пока нет друзей на NN.RU, поэтому ссылка на тему не может быть отправлена.

Воспользуйтесь поиском, чтобы найти новых друзей.

В социальных сетях

Вареник

29.06.2009

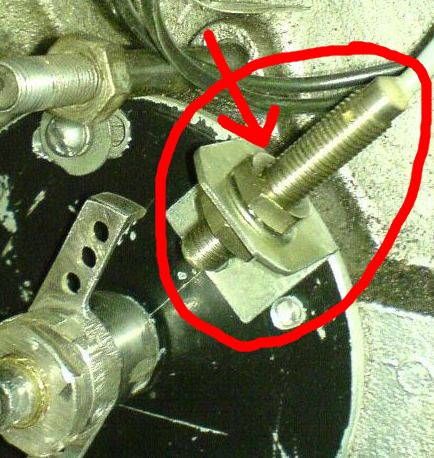

Питание 12 вольт, датчик типа как на автоматических линиях используют (срабатывает на металл), по габаритам чем меньше, тем лучше. Может кто подскажет как самому сделать?
Надо для электронного зажигания.

оригинал

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Atom

29.06.2009

а может попытаться датчик Холла от системы зажигания автомобиля прикрутить?

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Вареник

29.06.2009

Думал про датчик Холла, надо будет поэкспериментировать, к нему вроде магнит нужен или нет? Как это всё в машине устроено???

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

galkin

29.06.2009

Зайти в магазин автозапчастей и взять в руки трамблер от набора бесконтактного зажигания для классики - там датчик холла стоит. Отдельно датчик порядка 20..40 руб, набор с катушкой и проводами порядка 1,5...2 тыщи.
klassika2106.nm.ru/

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Евгений_М

29.06.2009

о том что на картинке лучше забыть, вибрации ДВС отпустят крепёж, а после этого - как повезёт, если датчик уйдёт наружу - пропадёт зажигание, если вовнутрь - ему свернёт башку. Возьмите готовое зажигание от мотора 2108 или 1111, датчик холла рассчитан на работу с магнитной шторкой, коммутатор вырабатывает питание датчика. Всё это рассчитано на вибрации и работу в расширенном промышленном диапазоне температур.

Если хочется поэкспериментировать с индуктивными датчиками - смотрите схемы старых волг и нэксий.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Вареник

30.06.2009

Ну на картинке не моё, вообще сама статья тут - woofer.nm.ru/
Я не против Холла, но как шторку для него сделать???
Я и про оптику думал, но тут свои заморочки...

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Евгений_М

01.07.2009

Готовая от Оки точно не подойдёт?

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Сейчас читают

Тема Просмотров

Новая старая "Нива" 95

Давайте начнем сначала 250

Если какие-то бюджетные решения передать wi-fi сигнал на 400 м в определённом направлении? 1955

колумбийские жёны плачут 125

Украинство - это ненависть 980

Вопрос экстренной важности! 1540

ale-nn

29.06.2009

где взять представляю- но ждать долго.
А так срабатываю они на приближение к металлу.
В твоем случае самое простое поставить магнит и геркон, либо датчик холла.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Вареник

29.06.2009

Я так понимаю и в неподвижном положении рядом с металлом он тоже в сработанном состоянии. Говори где!!! :))

а геркон - ну его нафиг.....

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

ale-nn

29.06.2009

завтра напишу. но там срок более 6 недель как мне сказали, может де то еще найти удастся

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

29.06.2009

Вареник писал(а)
(срабатывает на металл),

А не на магнит? Может с герконом поэкспериментировать?

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

vbvj ble

29.06.2009

Поэкспериментировать с магнитными головками от магнитофона - при прохождении _железки_ рядом с зазором сердечника будет генерироваться слабенький импульс. На неподвижную железку реагировать не будет. На таком принципе сделаны датчики положения коленвала (ДПКВ) и датчики систем АБС. ДПКВ наверное наиболее близок вашим нуждам.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

ale-nn

29.06.2009

фактически то что на рисунке, так же устроено как и то что здесь описано.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

zormax

29.06.2009

Ищите индуктивные датчики например фирмы ТЕКО

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Makstree

29.06.2009

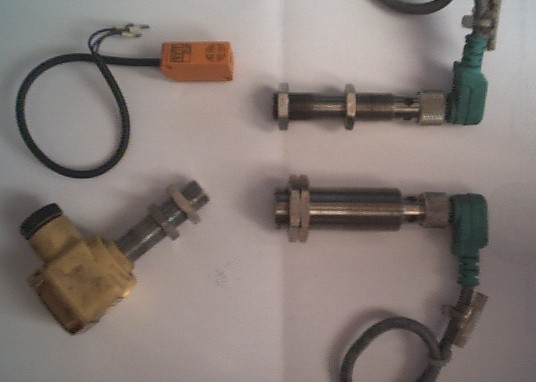

Есть нескольких видов, 12В, срабатывание 2...3мм, оптическая индикация, корпус пластмасса-нержавейка, Германия.
Индуктивные.

оригинал

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Вареник

30.06.2009

А линейку можно приложить :))

Чем меньше, тем лучше!

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Makstree

01.07.2009

Желтый - D=8мм, зеленые D=8 и 12мм.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Вареник

01.07.2009

И как у тебя получить для экспериментов 8-ми миллиметровый зеленый.....???

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

ale-nn

01.07.2009

вот теория маленько www.qrz.ru/schemes/contribute/digest/ohran41.shtml
а так что обещал www.electroprivod.ru/sensors.htm вот здесь.
но ты в любом другом месте можешь это найти- посмотри каталог elfa- если нет могу я посмотреть

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Вареник

01.07.2009

Спасибо - теорию читал, и каталоги смотрел а в руках не вертел :)))

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Вареник

06.07.2009

Спасибо за датчик, на него даже описалово нашел www.pepperl-fuchs.com/selector/navi/productInfo/edb/087764_rus.pdf
