AlexKB

13.08.2009

Имеется сеть (топология во вложении). Свич (А) - корневой. Требуется следующее - сделать так, чтобы линк к сети (В) замыкался по линиям 2 и 3, а не напрямую через линию 1. Как это сделать?

К сообщению прикреплен файл:
15163332-stp.pdf (20 Kb) Скачать файл

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Большая Черепаха

13.08.2009

Что за свичи? По идеи если они, свичи, продвинутые сами договорятся.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

AlexKB

13.08.2009

Обычные управляемые длинки с поддержкой STP.
Они договариваются. Но в результате их договоренности блокируется порт Б2, а надо чтобы блокировался А2. Потому что линия 1 - более медленная, чем транзит через свич Б.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Большая Черепаха

13.08.2009

Надо настраивать приоритеты на портах. Это должно быть в мануале, сам с Длинк не работал

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

AlexKB

13.08.2009

Ну как технически расставлять приоритеты и стоимости я знаю.
Вопрос в том, какие именно приоритеты и на каких портах..

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Большая Черепаха

13.08.2009

bugtraq.ru/library/books/stp/chapter01/

Как то так :)

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

AlexKB

13.08.2009

Да всё это я читал.. Но никак не могу сделать так, чтобы блокировался порт в корневом свиче. Пробовал разные комбинации приоритетов..

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Большая Черепаха

13.08.2009

Показывай конфиги :)

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

AlexKB

13.08.2009

Мне бы хотелось абстрактное решение на топологии из вложенного файла.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Большая Черепаха

13.08.2009

Вы собеседование решили пройти за счет форума?

А теперь мне объясните как это свитч у вас работает в схеме с STP
_________________
(В) Свич без STP
с подключенными клиентами
_________________

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

AlexKB

13.08.2009

Большая Черепаха писал(а)
Вы собеседование решили пройти за счет форума?

Нет, просто в подробной схеме будет много лишнего, отвлекающего. А в приложенном файле только то, что характеризует проблему.

А теперь мне объясните как это свитч у вас работает в схеме с STP
_________________
(В) Свич без STP
с подключенными клиентами
_________________

В смысле как? Обычно, как простой сегмент, замыкающий кольцо.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Большая Черепаха

13.08.2009

Он не замыкает кольцо, он STP не знает и знать ничего не будет. Куда он будет пакеты отправлять? По какому пути?

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

AlexKB

13.08.2009

Именно что он про них не знает, и для STP он является "куском провода". Фактически, задача сводится к тому, чтобы для сегмента А2-Б2 назначенным портом становился Б2, а не А2.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Большая Черепаха

13.08.2009

Кто сказал что для них он является куском провода?

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

AlexKB

13.08.2009

А кто сказал что нет? Из теории это следует. Свич(неуправляемый) прозрачно пропускает BPDU-пакеты, не обращая на них никакого внимания. Поскольку для него это обычные пакеты с данными.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Большая Черепаха

13.08.2009

Свич даже не управляемый не является куском провода, вы путаете с хабом.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

AlexKB

13.08.2009

Я прекрасно знаю про OSI, и на каком уровне что работает. Не надо зарываться в деталях. В данном конкретном случае ДЛЯ ПРОТОКОЛА STP неуправляемый свич и хаб неразличимы. Если для вас это важно - представьте что (В) - это хаб. Задача - заставить протокол STP заблокировать А2.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Большая Черепаха

13.08.2009

1. У данной задачи одно решение, поставить третий свитч с поддержкой STP

2. Если по правильному делать, то у нужного порта поставь высший приоритет, самый высший из имеющихся и он отключится. Если не поможет, смотри пункт 1

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

AlexKB

13.08.2009

Большая Черепаха писал(а)
1. У данной задачи одно решение, поставить третий свитч с поддержкой STP

Ну это то понятно. Хотелось просто обойтись меньшими жертвами.

2. Если по правильному делать, то у нужного порта поставь высший приоритет, самый высший из имеющихся и он отключится. Если не поможет, смотри пункт 1

Попробую, когда в сети будет поменьше пользователей.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

9999

13.08.2009

AlexKB писал(а)
Нет, просто в подробной схеме будет много лишнего, отвлекающего.

да ну?

пока что проблему характеризует некорректная постановка вопроса.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

AlexKB

13.08.2009

9999 писал(а)
пока что проблему характеризует некорректная постановка вопроса.

Что некорректного? "Есть простая схема, нужно пустить трафик определенным образом. Как это сделать?".

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

9999

13.08.2009

AlexKB писал(а)
1. Как это сделать?

заблокировать порт а2.

либо рисуй полную схему с указанием конкретного оборудования.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Konstantin Bebenin

13.08.2009

Конфиги свичей знать не мешало бы...

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

AlexKB

13.08.2009

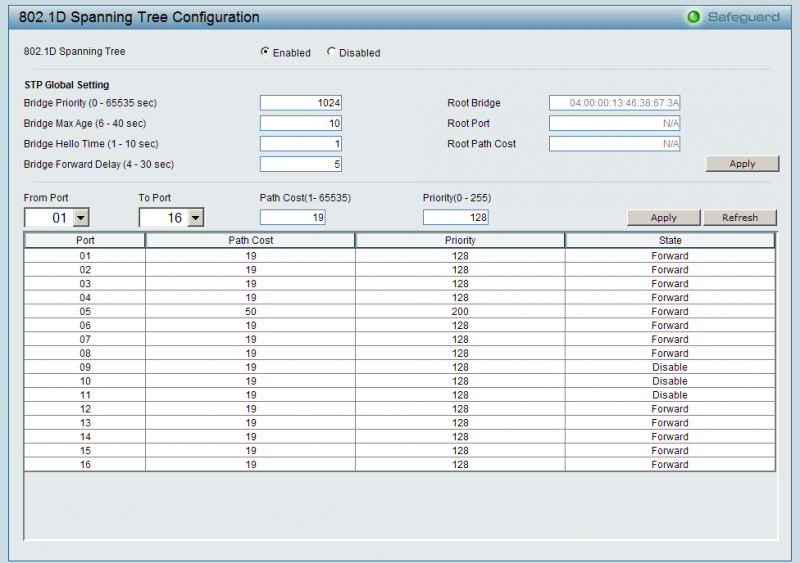

Вот скриншоты конфигов на текущий момент, и сопоставление топологической схеме.
В первом (корневой):
4 порт - аналог А3
5 порт - аналог А2
Во втором:
6 порт - аналог Б2
8 порт - аналог Б1

Прочие линки к кольцу отношения не имеют.

оригинал

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Большая Черепаха

13.08.2009

Bridge Priority на втором свиче смотри.... оно там больше чем на первом. Следовательно оно и тухнет

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

AlexKB

13.08.2009

Так вроде бридж приорити влияет только на выбор корневого бриджа. А он выбирается единственно правильно, иначе абсурд будет вообще.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Большая Черепаха

13.08.2009

Тогда смотри пункт один :)

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

AlexKB

13.08.2009

Это получается, что в выборах назначенного порта для сегмента корневой бридж не может проиграть. За исключением случая, когда конкурент - он сам.
