Демиург

03.11.2009

Хочется проконсультироваться.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

durashki

03.11.2009

Вам простите по каким проконсультироваться то хотите?? Компьютерным до рубля или нормальным до американского рубля?

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Сейчас читают

Тема Просмотров

Как узнать свой рост? 815

подскажите список дежурных больниц 29574

Просто красиво Картины. 125

Отличная новость - одним мотоциклистом стало больше. 1175

Павловский / Сосновский р-ны. Инет глушат? 495

Перенос щита ВРУ (общеподъездного) 2347

ale-nn

03.11.2009

спрашивайте- обсудим

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Демиург

03.11.2009

Проблема следующая. Имеется GSM-сигнализация, установленная в торговом павильоне. К ней подключен активный микрофон, предназначенный для прослушивания помещения. Даже когда в помещении тишина (магазин закрыт), при прослушивании слышится равномерный шум. И, соответственно, из-за этого шума, плохо слышны остальные звуки.
В магазине по ночам работают только холодильники и платежный терминал.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

nnstepan

03.11.2009

Чем питается этот активный микрофон? Система АРУ у него присутствует? Где и как он установлен подробнее, что рядом есть? Проводка может или еще что?

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Демиург

03.11.2009

nnstepan писал(а)
Чем питается этот активный микрофон? Система АРУ у него присутствует? Где и как он установлен подробнее, что рядом есть? Проводка может или еще что?

Схема подключения микрофона в прилагаемой инструкции на стр. 44.
Тип RМА-01, это предыдущая версия микрофона RМА-02, указанного в данном руководстве. Больше никакой информации по нему нет.
Связывался с производителями - предложили попробовать поставить новый микрофон RMA-02. Но думаю будет такая же история.
В магазине рядом с микрофоном находятся холодильники (5 шт.) на расстоянии 1...4 метра и платежный терминал - 2,5 метра.
Проводка есть за подвесным потолком. Микрофон установлен на уровне лица посреди магазина, закреплен на витрине. Кабель микрофона штатный 3 метра. Блок сигнализации на расстоянии 3 метра.

Может стоит закрытьего чем нибудь звуконепроницаемым, и понять, пропадет шум или нет?

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

FreeCat

03.11.2009

Судя по симптомам это всё-таки "проделки" АРУ(.

Демиург писал(а)
Проводка есть за подвесным потолком. Микрофон установлен на уровне лица посреди магазина, закреплен на витрине. Кабель микрофона штатный 3 метра. Блок сигнализации на расстоянии 3 метра.

Может стоит закрытьего чем нибудь звуконепроницаемым, и понять, пропадет шум или нет?

А на "мягкой" подвеске не пытались подвесить ... чтобы всякие вибрации меньше влияли? Хотя бы на резиночках для теста)?
Просто через жёсткую подставку вполне могут распространяться вибрации от того-же холодильника. Естественно я пока считаю что по птанию ничего лишнего не проникает ... но вообще полезно и на него осцилографом посмотреть ... такое ли оно чистое?

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

ale-nn

03.11.2009

я так думаю что у микрофона высокая чувствительность и диаграмма направленности круговая, поэтому он слышит все вокруг и это все сливается в равномерный шум.
Если там стоит конденсаторный микрофон то для него характерен шум предусилителя. но он обладает направленностью диаграммы. Т.е он ловит звуки из определеной зоны, а вокруг ничего не слышит, только свой шум
вот почитай
Эквивалентный уровень шума микрофонов - Конденсаторные микрофоны обладают, за счёт наличия предусилителя, небольшим собственным шумом, который улавливается в виде мешающего выходного напряжения на выходе микрофона. Это шумовое напряжение предусилителя измеряется с помощью нормированного фильтра и в технических данных называется как эквивалентный уровень шума. Эта величина измеряется в дБ. Например 20 дБ эквивалентного уровня шума означает, что собственный шум микрофона такой же громкий, как шум в 20 дБ SPL.Более низкая величина эквивалентного уровня шума означает, что данный микрофон обладает более низким собственным шумом.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

rubi

03.11.2009

Какого рода шум? Гул,свист,шипение? Расположение микрофона в магазине? Марка микрофона? Для начала проверить микрофон отдельно от сигналки-подключить к магнитофону,например.Может это сама сигналка фонит.Причин масса-мало "информации для размышления".

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Демиург

03.11.2009

Шум похож на неравномерное шипение. Еще информацию писал выше.
Фон сигналки маловероятен, т. к . микрофон данный разрабатывался специально для работы с ней. Думается, это какие-то неслышимые человеческому уху шумы в магазине или брак самого микрофона?
Ну вот например, если позвонить человеку, находящемуся в этом магазине, на мобильный, и прислушаться, как работает микрофон телефона, то никаких посторонних шумов не слышно. Хотя, это могут быть разные микрофоны.
Этот микрофон очень чувствительный. Можно услышать, что говорит человек на расстоянии 10 метров. Если конечно не мешал бы этот шум.

Внешний вид микрофона можно увидеть здесь: на главной странице www.radsel.ru
Выглядит он как капсюль, припаянный к маленькой платке, и все это затянуто в термоусаживаемую трубку.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

rubi

03.11.2009

1.Возможно неисправен микрофон или плохо обжаты провода в разъеме.
2.Неисправна схема обработки сигнала в сигналке или требуется ее настройка.
Скорее первый вариант-попробуйте поменять микрофон для начала...

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

ale-nn

03.11.2009

длина провода микрофона какая
провод как видно обычный - неэкранированный- можно попробовать его заэкранировать

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Демиург

03.11.2009

Вот еще вопрос к специалистам: можно ли попробовать подключить в этот же разъем другой микрофон (для сравнения). Если можно, подскажите тип, название.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

ale-nn

03.11.2009

если предположить что тот микрофон который у вас это конденсаторный микрофон и в самом микрофоне уже не смонтирован усилитель- то возьмите обычный микрофон который подключается к двд для караоке и попробуйте.
кроме того в разъеме вроде 4 провода- надо определить какие используются. если 2 используются то они подключены к конденсаторному микрофону напрямую. Если все используются то возможно в микрофоне уже есть усилитель. тогда должно быть задействовано 3 провода- питание земля и сигнал. это можно узнать взглянув на контроллер к которому подключается микрофон

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Демиург

03.11.2009

В разъеме для микрофона есть клеммы: "GND", "Микрофон+", "Микрофон-".
Усилитель похоже вмонтирован в микрофон, т. к. есть плата.
Посмотрите здесь страницу 38: radsel.ru/files/GSM_Alarm_CCU6225-LT_user_guide_LT.02.01.pdf

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

ale-nn

03.11.2009

вот это я совсем не понял- что они тут изобразили.
С одной стороны они говорят что сигнал дифферинциальный- микрофон+ и микрофон- и соответственно земля. ДЛя диф сигналов надо 3 провода. но при этом если предположить что микрофон конденсаторный, то должно быть две керамики с разной поляризацией. Но это очень сложно для такого изделия. Либо может реально есть такие микрофоны, но я такие не видел ниразу.
Т.е получается что они обозвали провода обычного конденсаторного микрофона микр+ и микр- и третьим gnd проводом просто обозвали экран. никакого усилителя в нем нет. Чтобы подтвердить надо посмотреть на плату контроллера. и еще можно померить емкость между мик+ и мик- она должна быть как у обычного конденсаторного микрофона.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

picozoid

04.11.2009

Есть идеи на этот счёт, что там всё сделано самым обычным образом.
Судя по внешнему виду и цене этого изделия, вряд ли в нем стоит что-то отличное от сим300.
И, соответственно, - вряд ли там применяется какое-то изощрённое подключение микрофона.

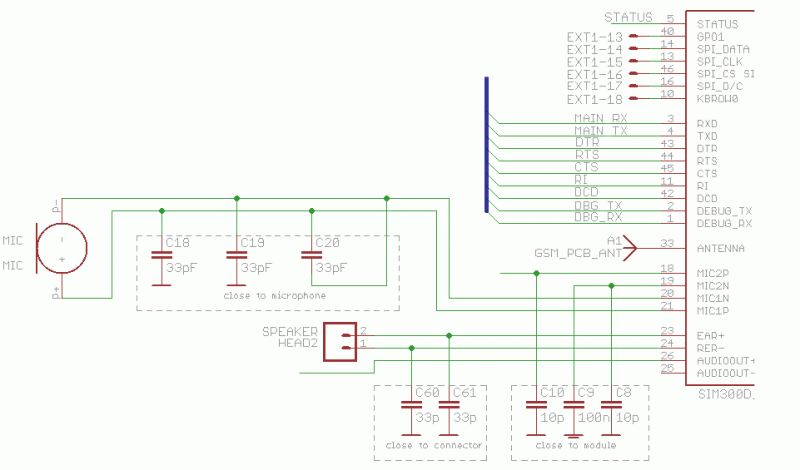

Кстати вот типичная схема подключения к сим300 микрофона.
Надо думать, что конденсаторный микрофон будет шуметь, как ни крути.
P.S. Демиург, а почему бы вам не спросить об этом самого производителя?

оригинал

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

ale-nn

04.11.2009

интересное включение микрофона. надо почитать по такому микрофону и посмотреть как в микросхеме вход организован.
Получается что это диф вх и таким образом наводки на провода исключают помехи в канале. Тогда надо дальше разбираться кто рождает гул.
Можно попробовать закрутить микрофон в паралон , либо под одеяло, те создать заглушенное место и послушать шум.
Если шум останется- тогда к производителю с вопросом

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Демиург

05.11.2009

picozoid писал(а)
P.S. Демиург, а почему бы вам не спросить об этом самого производителя?

Спрашивал уже. Посоветовали купить новый микрофон. 500 в Нижнем стоит. Жалко денег. Но, чувствую, все равно придется купить. Хотя бы для сравнения.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

05.11.2009

Честно - так и непонятно, что за тип микрофона.
Померять бы его.
Судя по схеме внизу - обычный динамический, только с кучей ёмкостей :)
Потому - очень даже можно попробовать поискать аналог, пусть даже и какой-нить русский ДЭМШ :)

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Демиург

05.11.2009

Всем спасибо за консультации. Что-нибудь попробую - результаты напишу здесь.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

ale-nn

05.11.2009

в общем посмотрел тут сим300, посмотрел инфу по микрофонам.
Микрофон тут электретный. Т.е можно ставить от сотовых телефонов и от караоке. ТОлько надо будет допаять кондеры, если они есть так как нарисованы на сим300. Хотелось бы сам контроллер увидеть и что там за микрухи стоят , для дальнейшего разбора.
А так прочитай по сим300 вот тут vrtp.ru/index.php?showtopic=9798 там народ и про микрофон пишет- тоже фигня похожая на твою и вроде даже как-то решаемая
