Anatoly A. Stupakov

21.03.2014

Собственно, есть собственноручно созданный .lay-файл. С него нужно сделать две двухсторонних платки: "отутюжить" или "просветить" и протравить. Всё остальное доделаю сам...
Не спешно. С меня, естественно, плюшки/денежка...
Спасибо!

К сообщению прикреплен файл:
90057545-com.lay (110 Kb) Скачать файл

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Anatoly A. Stupakov

22.03.2014

Ну, товарищи радиолюбители, всем лень или заняты?..
Сам просто не имею возможности сделать сейчас...

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Worker73

22.03.2014

Да и без плюшек пойдет, но на следующих выходных... если время не критично...
ЗЫ - односторонная плата точно не пойдет? Там же переразвестить под 1 слой плевое дело...

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Anatoly A. Stupakov

23.03.2014

Как говорил (емнип) В.И.Ленин: "Любой труд должен быть оплачен" :)
Может быть и плёвое под один слой, но у меня не получилось, как ни крутил-вертел...:( Вначале вообще хотел ADM213 на обратной стороне оставить, но потом переиграл.
Ну, если что, и перемычками проволочными с обратной стороны можно будет замкнуть, хоть и гиморно...
Время - не критично :)

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Worker73

24.03.2014

Перемычки будут, но короткие и прямые. 2 слойка на столь простом устройстве (как я понял, это мост USB-UART-RS-232) не нужна...

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Anatoly A. Stupakov

24.03.2014

Да, верно - схема из даташита на FT232BM (связка с ADM213).
У меня китайский USB-COM адаптер валяется дохлый - платка ещё меньше (на одной "ляпушке" CH340) - тоже двухслойка и дорожек много и там, и там...
Попробую ещё "повертеть" немного разводку... Вы, кстати, ЛУТом делаете или УФ? Просто интересно, в зависимости от технологии, до какой минимальной ширины дорожки можно делать?

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Worker73

24.03.2014

Такое несложное - ЛУТ на мелованной бумаге. ФТ232 разводил, нормально получалось, т.е. данная плата выйдет без проблем. Если оч. надо, то можно и 2 слойную, но без заливки сверху (это же не экран?). Совмещение слоев будет не хуже 0.2-0.3 мм, т.е. в отверстия 0.7 попаду без проблем)))

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Anatoly A. Stupakov

24.03.2014

В идеале - хотелось бы двухслойную... Ну, да пофиг :)
Заливка - просто выбрал в Лайауте "Покрытие свободных участков металлом" - дабы сэкономить хлорное железо :) Эт - не обязательно, на ваше усмотрение :)
Отверстия под разъёмы USB и DB-9 - да - 0,7, а вот межслойные - 0,53.. Ну, +/-, не страшно, думаю, будет :)

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Worker73

24.03.2014

ЛУТом сложно сделать плотную заливку. Какой бы качественный отпечаток не был, тонер плотно не ляжет... На этой платке еще выйдет, но уже желательно заливать не сплошным полигоном, а сеткой. Где-то с размера 5*5 см сплошной полигон надо только сеткой (крестом, звездочкой и пр.)... Впрочем для фоторезиста те же требования, большие экраны и там сложно получать...

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Anatoly A. Stupakov

24.03.2014

Вот, повертел ещё немножко - сократил количество перемычек до пяти..:) Плюс - выявил косяк с DB-9 - воткнул зеркальную нумерацию выводов - перерисовал. От части перемычек избавиться планирую SMD-резисторами по 1Ом (за неимением резюков с нулевым сопротивлением (000)).
Так что, думаю, можно будет теперь ограничиться только однослойкой! :)

К сообщению прикреплен файл:
90279067-com11.lay (138 Kb) Скачать файл

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Worker73

24.03.2014

Как минимум вместо 1 перемычки можно поставить резистор с нулевым сопротивлением... 0805 или 1206... впрочем, особого смысла нет, и так неплохо развелось... итак, надо 2 шт? На одной заготовке пойдет?

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Anatoly A. Stupakov

24.03.2014

У меня, к сожалению, только 0603...
Да, два штука ннада. Да, можно на одной заготовке - резак есть (единственное что - межу ними оставить промежуток миллиметров пять...).
Спасибо, буду ждать вестей! :)

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Сейчас читают

Тема Просмотров

Наши мальчики. Новая элита. (с) 1195

вопрос про госуслуги 260

Сбор заказов. Хозяюшка"Ата". Всевозможная посуда, подарки, товары для дома, сада и отдыха, хозтовары, техника и химия 10820

отдадим кота в добрые руки 610

Интернет от Уфанет 740

Скоро во всех телевизорах страны 435

MikeKuzn

23.03.2014

Могу 2 односторонки тонких, а потом склеить. Только фотошаблон, на специальной плёнке, струйным принтером напечатанный надо.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Worker73

23.03.2014

На чертежной кальке можно, потом промаслить веретенкой, станет прозрачно для УФ. Я так делал.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Anatoly A. Stupakov

23.03.2014

Была у меня где-то плёнка универсальная: и струйником, и лазерником можно по ней печатать. А обязательно струйным? Лазерный - плохо? Как-то давно проводил эксперимент: эта плёнка+лазерник = вполне хорошо засвечивалось всё нужное...
Идея про две тонких платы+склейка - вроде годно, пойдёт:)

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

MikeKuzn

24.03.2014

Лазерный тонер просвечивается уф, по крайне море на промышленной установке. Струйтый тоже чуток, но подобрав время можно получить норм результат.
И на случай склейки можно продумать разводку для минимизации переходных отверстий.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Anatoly A. Stupakov

24.03.2014

Ну, промышленная, думаю, даёт более жёсткое УФ-излучение... Я-то пользовался обычной 20W УФ-энергосберегайкой с расстояния 25см (вроде бы, не помню уж) :)
Про минимизацию не совсем понял - минимизация размеров или минимизация количества?...

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

MikeKuzn

24.03.2014

Минимизация переходных отверстий.
Раньше сам химичил, счас лень. Хожу в цех с 2мя шоколадками, правда приходится ждать от 3 дн до 2 недель(бывает дефицит с химикатами)

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Anatoly A. Stupakov

02.04.2014

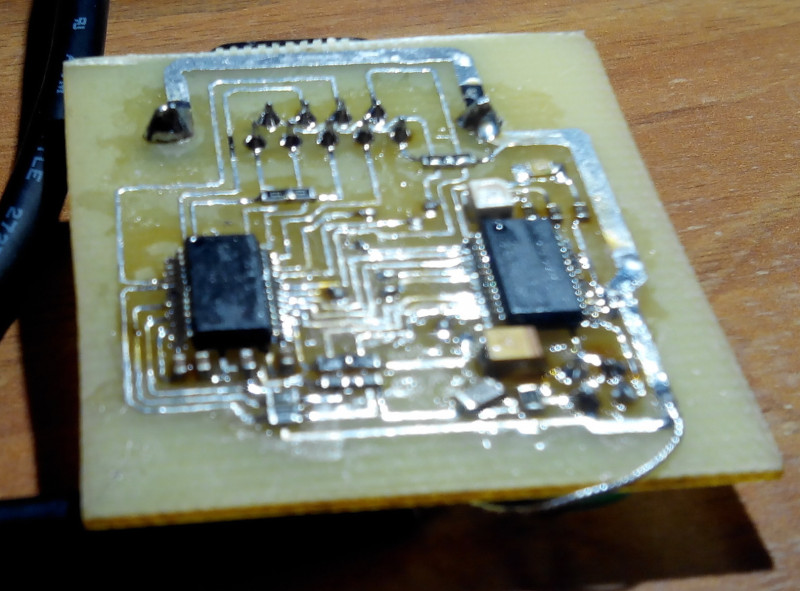

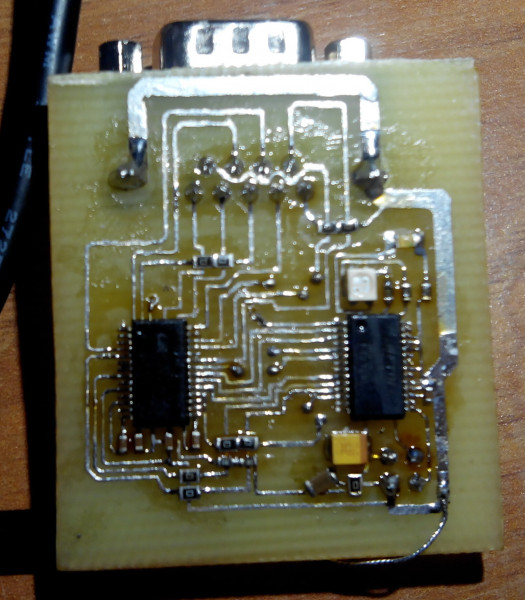

По просьбе Worker73 выкладываю фотки с одной собранной платой (извиняюсь - ещё не отмыл от флюса):
http://www.nn.ru/~gallery16964?MFID=591281
Евгений, ещё раз спасибо за платы! :)

оригинал

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Worker73

02.04.2014

Соглашусь, неплохо получилось. Довольно легкое в изготовлении, и полезное устройство (если надо поюзать терминал, или залить что-то в память, или законнектить по 232). Кстати, для ЛУТ при правильно подобранных время-температурно режимах не предел... платку для атмеги128+пара корпусов ссоп делал (робота ваял), там чуть поплотнее и потоньше было...

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Anatoly A. Stupakov

02.04.2014

Вот как раз для использования в качестве консольного кабеля для сетевого железа и хотел использовать. Конечно, для данной цели сгодилось бы что попроще, скажем MAX232 вместо ADM213, но, вот, решил так :) Ещё как-то планировал для программатора использовать: для него помимо Rx, Tx требовался сигнальный вывод CTS (или RTS - не помню уж)... Но что-то так дело до контроллеров и не дошло...
Второй экземпляр думаю товарищу задарить - тот как раз типа такого же программатора сваял, а COM-порта у него ни на одном компе нет..:)

Ответить

Ссылка на сообщение

открыть ссылку в новом окне
