Как управлять скоростью вращения электродвигателя постоянного тока, запитываемого через адаптер питания 220\12 В? Что нужно и где взять?
Нужен совет (поиск решения проблемы. не для купли-продажи)
210
57
Поделиться
Моторчик около 200 Вт, постоянного тока на постоянных магнитах, емнип.
Если поставить что-то вроде диммера между розеткой и источником питания - цели не достигну?
Т.е. где найти компоненты (блоки\модули) и каким образом соединить чтобы управлять скоростью вращения мотора не теряя особо момента?
Если поставить что-то вроде диммера между розеткой и источником питания - цели не достигну?
Т.е. где найти компоненты (блоки\модули) и каким образом соединить чтобы управлять скоростью вращения мотора не теряя особо момента?
На радиорынке спрашивали? Там умельцев хватает...
ещёне спрашивал - решил сначала здесь узнать что именно искать :)
Тема
Просмотров
Корона вирус
2486
chipenable.ru/index.php/how-connection/item/155-pwm-regulator-dc-dvigatelya.html
первая же правильная ссылка, полезно для понимания темы
первая же правильная ссылка, полезно для понимания темы
Там нет схем с обратной связью по току, что автору надо.
Для реализации токовой ОС неплохо бы знать, какой моторчик у топикстартера. На 555 с ключом реализовать в общем-то несложно.

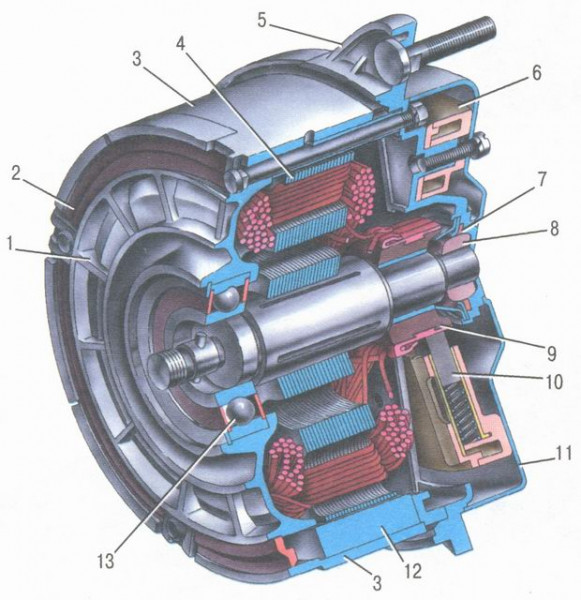

Вот такой:
Электродвигатель МЭ-272 восьмиполюсный, четырех щеточный, с возбуждением от постоянных магнитов.
Номинальная мощность, Вт...................110
Частота вращения вала якоря с крыльчаткой при номинальной мощности, мин.................................................2500-2800
Потребляемая сила тока при номинальной мощности, А, не более.............................14
Электродвигатель включается датчиком типа ТМ-108 с помощью вспомогательного реле типа РС-527 или 113.1347-10.
Электродвигатель МЭ-272 восьмиполюсный, четырех щеточный, с возбуждением от постоянных магнитов.
Номинальная мощность, Вт...................110
Частота вращения вала якоря с крыльчаткой при номинальной мощности, мин.................................................2500-2800
Потребляемая сила тока при номинальной мощности, А, не более.............................14
Электродвигатель включается датчиком типа ТМ-108 с помощью вспомогательного реле типа РС-527 или 113.1347-10.
Потом выяснится, что ему логи фидбека по амперажу надо, да по температуре, да по скорости. С энкодером разрешением минимум 5000))
Не-не-не :) Да и тут механикой обойтись можно :)
Да нет, зачем... достаточно выделять значение тока через ключ, и реализовать вторую петлю регулирования...
Тааак, а кто будет регулировать ток, и для каждого отклонения от требуемой величины считать, на сколько он должен быть увеличен или уменьшен? Проектировать FPGA?(в приводах обычно их и используют, и ещё кучку микросхем для преобразования, частенько от AD, кстати) Даже на проигрывателях пластинок энкодеры всё же были, потому что остальные показатели не могут точно влиять на скорость.
Да не надо энкодеров и цифры. Насколько помню таймер 555, достаточно выделять напругу на датчике тока, для реализации токовой ОС. Подавать на ножку 7 через диод, будет ОС по ширине импульса ШИМ (по постоянной разряда частотнозадающего конденсатора). ТС ведь надо выжимать момент, а не стабилизировать обороты при при максимальной мощности?
Спасибо! Будем курить :)
Конечно можно придраться к фразе "сохранение момента" - это редуктор скорее будет.
По теме.
НА РР есть ларек (относительно новый) в павильоне радидеталей - "автомобильная электроника" - там много платочек есть (в т.ч. ардуино, к-лайн разъем за 250 руб).
Есть и плата шим-регулятора, но не знаю, как там насчет стабилизатора тока.
Схему со стабилизатором тока разрабатывали для зубоврачебных бормашин в свое время....
По теме.
НА РР есть ларек (относительно новый) в павильоне радидеталей - "автомобильная электроника" - там много платочек есть (в т.ч. ардуино, к-лайн разъем за 250 руб).
Есть и плата шим-регулятора, но не знаю, как там насчет стабилизатора тока.
Схему со стабилизатором тока разрабатывали для зубоврачебных бормашин в свое время....
Спасибо за наводку!
ШИМ-контроллер, Я так понял, для шаговых двигателей?
у меня "обычный". Пока от вентилятора охлаждения ВАЗ.
АПД
на двигателе стоял предохранитель 25А. Это очень дофигища, такие бывают транзисторы полевые?
ШИМ-контроллер, Я так понял, для шаговых двигателей?
у меня "обычный". Пока от вентилятора охлаждения ВАЗ.
АПД
на двигателе стоял предохранитель 25А. Это очень дофигища, такие бывают транзисторы полевые?
Мотор на вентеле вазовском 80ватт
Смотря что за "адаптер питания", возмозно к нему что-то можно прикрутить
Есть готовое решение типа ОРИОН PW 265
Смотря что за "адаптер питания", возмозно к нему что-то можно прикрутить
Есть готовое решение типа ОРИОН PW 265
у меня есть инвертор старый советский, но там ток регулируется ступенчато "меньше\среднее\больше".
В Орионе крутилка, здорово :)
Но надо бы покомпактней что-то.. Найти бы его внутренности и при делать к ним ручку-крутилку.
В Орионе крутилка, здорово :)
Но надо бы покомпактней что-то.. Найти бы его внутренности и при делать к ним ручку-крутилку.
Вынь платку из корпуса, сама плата маленькая
Врядли удастся заколхозить дешевле стоимости Ориона ))
Но мощность конечно будет падать пропорционально уменьшению числа оборотов, с этим ничего не сделаешь...
Иначе нужен редуктор
Врядли удастся заколхозить дешевле стоимости Ориона ))
Но мощность конечно будет падать пропорционально уменьшению числа оборотов, с этим ничего не сделаешь...
Иначе нужен редуктор
ОРИОН лучше не запускать если на выходе нет аккумулятора, очень он при этом замечательно бабахает :-)
Да ладно))
У меня он вентилятор автомобильный который год крутит вместо вентилятора
У меня он вентилятор автомобильный который год крутит вместо вентилятора
Кмк там обычный полумост на 494 и ключах типа 13007 с ненасыщающимся трансом. Можно легко реализовать схемную защиту от ХХ с небольшим падением КПД, или (для ламеров) дать минимальную нагрузку, как делалось в АТ блоках питания компутеров. Лампочку 12-13 вольт 2-3 ватта.
Бывают, бывают такие транзисторы. Распространенные и недорогие.
момент на ЭД как бэ постоянный и достигает своего значения с первых оборотов - это школьный курс физики :о)
переменный резистор воткните в цепь и будет Вам управление.
переменный резистор воткните в цепь и будет Вам управление.
и всё? Этого достаточно будет? Здорово!
А "модные" схемы с регулятором мощности - для других типов двигателя?
АПД
Получается. ШИМ-контроллер моделирует переменную высокочастотную подачу питания одной и той же амплитуды.
а резистор - DC переменной амплитуды.
Двигатель "запустится" при низком напряжении? Попробую сначала как попроще.
А "модные" схемы с регулятором мощности - для других типов двигателя?
АПД
Получается. ШИМ-контроллер моделирует переменную высокочастотную подачу питания одной и той же амплитуды.
а резистор - DC переменной амплитуды.
Двигатель "запустится" при низком напряжении? Попробую сначала как попроще.
Ты меня в очередной раз убил своими познаниями в области электротехники)))
Наповал....
Наповал....
что именно тебя не устроило из этих 2х пунктов?
Момент будет постоянным только при постоянном напряжении и определенном числе оборотов....
Закон сохранения энергии еще никто не отменял
Закон сохранения энергии еще никто не отменял
а кто предлагает менять напряжение? оно 12В из блока питания выходит и с ним уже ничего не сделается. меняться будет ток.
I=U/R, возможно сейчас этому не учат...
на самом деле садись, 2.
M=s2BILr*sin(wt)
Т.е. именно изменение тока даёт изменение момента.
Поэтому виноват-с - условие "сохранение момента" не подходит для использования переменного резистора.
I=U/R, возможно сейчас этому не учат...
на самом деле садись, 2.
M=s2BILr*sin(wt)
Т.е. именно изменение тока даёт изменение момента.
Поэтому виноват-с - условие "сохранение момента" не подходит для использования переменного резистора.
Deathmaker писал(а)
на самом деле садись,2
на самом деле садись,2
Это ты сам с собой разговариваешь?))
Скорость пропорциональна мощности двигателя, P=I*U
Уменьшая ток мы уменьшаем мощность...
вопрос был не про скорость, а про момент.
на самом деле скорость
ω=(U-I·R)/Cφ
а момент
M=Cm·φ·I
поэтому да, регулировка сопротивлением для условия сохранения момента не подходит
на самом деле скорость
ω=(U-I·R)/Cφ
а момент
M=Cm·φ·I
поэтому да, регулировка сопротивлением для условия сохранения момента не подходит
Момент ничем сохранить не удастся
Только редуктор, да и то потери будут....
Только редуктор, да и то потери будут....
момент ЭД от скорости вращения не зависит. это для Вас новость? график момента имеет практически вертикальный фронт и крайне мало спадание.
или Вы продолжаете путать момент с мощностью?
или Вы продолжаете путать момент с мощностью?
вы лучше скажите что сделать-то в итоге хотите и бюджет озвучьте.
а так-то вариантов решения - масса...
а так-то вариантов решения - масса...
Вентилятор от жигулевской печки, имхо. М.б. чел хочет где-нить воздушное отопление забабахать?
Вентилятор системы охлаждения, он помощнее, но уж что досталось :)
желательно бюджетнее и побольше готовых компонентов, без травления плат и самопайки после походов по радиорынкам :)
пока ничего конкретного - мне интересно как это сделать :)
пока ничего конкретного - мне интересно как это сделать :)
Чего замутить то хочешь?
Может ну его нах этот мотор жигулевский
Может что готовое уже есть))
Может ну его нах этот мотор жигулевский
Может что готовое уже есть))
"гиганцкий робат-убивец" :)
готовое - есть контроллеры готовые, наибей, алиэкспресс..
готовое - есть контроллеры готовые, наибей, алиэкспресс..
Можно взять мотор на 220 и регулировать обычным диммером, а не городить огород
а если поставить диммер после розетки перед источником питания?
Это уже обсуждалось
Это смотря какой источник...
Это смотря какой источник...
А, поиграться. Понятно. По теме мощных моторов вам наводка - я как раз заканчиваю свой микро сигвей собирать, потом планирую сделать его в натуральную величину. Пока конечно я вопрос управления мощными DC моторами не прорабатывал, но смотрю в сторону готовых решений вроде этого:
ru.aliexpress.com/item/3-36V...r/938370821.html
И вам такая вполне подойдет. Никакой пайки как говорится - просто, недорого и со вкусом. И стоит недорого...
ru.aliexpress.com/item/3-36V...r/938370821.html
И вам такая вполне подойдет. Никакой пайки как говорится - просто, недорого и со вкусом. И стоит недорого...
Некошерно))). Вот забабахать привод на STM или хотя бы AVR с управлением по SPI и отдельно по петле 4-20 мА для местных аналоговых датчиков...
Погоди-ка, речь ведь не про то чем и как управлят у топикстартера, речь про силовую часть... Моторчик то на 15А к сожалению контролером ни раскрутишь - ни паршивеньким стмом ни даже авром. А у силовой части, не мне тебя учить, своя специфика, порой посложнее чем у цифровой.
На 25 А достаточно полевиков и печатной платы грамотной...
с охлаждением жидким гелием :)
Там транзюки в ключевом режиме работают и по большому счету особо греться не должны.
В подобных режимах работают импульсные источники + 1.2...1.5 вольта на компьютерных матплатах, выделение тепла небольшое
вот я и предлагаю человеку купить готовое, уже разработанное, собранное, протравленное и китайцем Ли оттестированное и по цене дешевле чем он смог бы сам сваять...
1. Насколько точная нужна скорость?
2. Область применения?
3. Бюджет?
Ответив на эти вопросы картина хоть чуть-чуть прояснится.
2. Область применения?
3. Бюджет?
Ответив на эти вопросы картина хоть чуть-чуть прояснится.
Не обязательно точно, грубо говоря, с шагом 20% нормально.
Область применения - пока хз, интеерсно это сделать.
Бюджет - лучше бюджетнее - сейчас у меня те части. которые достались нахаляву :) При желании можно найти и новые.
Область применения - пока хз, интеерсно это сделать.
Бюджет - лучше бюджетнее - сейчас у меня те части. которые достались нахаляву :) При желании можно найти и новые.
Так не пойдёт, надо чётно понимать цель применения, без этого ничего хорошего не выйдет.
Главное не результат, главное - процесс)))
russian.alibaba.com/trade/se...peed%20regulator
Как грится на любой вкус и кошелек.
Как грится на любой вкус и кошелек.
Я вот такую фигню делал - kravitnik.narod.ru/switch/switch4.html (правая).
В схеме указан irf1405, я втыкал irl3705z. Оба протаскивают через себя 75A, движку нужно 14-15А, так что не вспотеют. Транз стоит рублей 40, все вместе в сотню убирается. Собирется, при желании, в спичечном коробке.
Правда при работе пищит.
В схеме указан irf1405, я втыкал irl3705z. Оба протаскивают через себя 75A, движку нужно 14-15А, так что не вспотеют. Транз стоит рублей 40, все вместе в сотню убирается. Собирется, при желании, в спичечном коробке.
Правда при работе пищит.
Спасибо за прямое указание к действию! попробуем :)
Поставить на вал простейший ременный вариатор:-) типа как на скутерах... И регулируй обороты без потери момента.:-) это я тебе как электроприводчик говорю. Не люблю я все эти СИФУ.:-)
Рейтинг основных форумов
Городские форумы
Городской форум
Городской форум для новичков
Нижегородская политика
Жалобная книга
Бабский форум
Мужской
Анонимный медицинский форум
Дурацкие вопросы
Автофорумы
Автофорум главный
Девушка за рулем
ВАЗ форум
4х4 форум
Жалобный
Шевроле Форум
Такси
Автозапчасти
KIA-форум
Рено форум
Hyundai Форум
VAG Форум
Форумы покупок
Центр раздач: информационный форум
Глав-Пристрой (со всех форумов, взрослый)
Совместная покупка
Совместная покупка: центральный
Совместная покупка: взрослый
Совместная покупка: вкусный
Совместная покупка: мама и малыш
Совместная покупка: уютный
Совместная покупка: сбор предоплаты, раздачи
Совместная покупка: услуги
Совместная покупка: область
Совместная покупка: Дзержинск
Совместная покупка: Саров
Зарубежные интернет-покупки
Покупаем вместе
Покупаем Вместе: Основной
Покупаем вместе: БОЛЬШОЙ ШОПИНГ (взрослый)
Покупаем вместе: БЕБИ-ШОП (детский)
Покупаем вместе: ДОМОВОЙ
Покупаем вместе: ГАСТРОНОМ
Покупаем вместе: Сбор предоплаты, раздачи
Покупаем Вместе: пристрой
Покупаем Вместе: услуги
Выгодная покупка
Выгодная покупка - общие вопросы
Выгодная покупка - взрослый
Выгодная покупка - детский
Выгодная покупка - сбор предоплаты, раздачи
Выгодная покупка - объявления
Форум закупок
Мой малыш
Мой малыш - Основной
Мой малыш - Объявления. Общий
Мой малыш - Объявления: детская одежда
Мой малыш - Объявления: детская обувь
Мой малыш - Объявления: детский транспорт, игрушки, мебель
Халявный
Халявный (основной)
Домоводство
Бытовые проблемы
Деревенский форум
Домоводство
Цветочный форум
Форум владельцев кошек
Дачный. Основной.
Бытовая Техника
Творческий
Рукоделие основной
Форумы по интересам
Фиолетовый форум
Сделаны в СССР
Кино форум
Кладоискатели и коллекционеры
Рыболовный
Охотничий
Стильный форум
Флирт, Любовь, Знакомства
Фотофорум
Здоровье
Развитие Человека
Пивной форум
Кулинарный
Парфюмерный
Парфюмерная Лавка
Собачий форум
Собачий форум: Основной
Наши Дети
Наши дети
Особые дети
Технофорумы
Интернет-НН
Мобильный форум
Техно-форум
Проф. и бизнес форумы
Бизнес форум
Недвижимость
Бухучет и аудит
Юридический
Подбор персонала
Строительные форумы
Строительный форум (основной)
Окна
Форум электриков
Мебель
Форум строительных объявлений
Форум проектировщиков
Все строительные форумы
Туризм, отдых, экстрим
Туризм, отдых, экстрим
Спортивные форумы
Клуб болельщиков
Боевые искусства
Велофорумы Нижнего Новгорода
Велофорум Нижнего Новгорода
Путешествия
Нижегородская область
Недвижимость
Недвижимость
Жилые районы
Автозаводский район
Сормовский район
Мещерское озеро
Все форумы районов
Форумы домов
Корабли
Новая Кузнечиха
Октава ЖК (ул. Глеба Успенского)
Мончегория ЖК
Аквамарин ЖК (Комсомольская пл.)
КМ Анкудиновский парк ЖК
Красная Поляна ЖК (Казанское шоссе)
Времена Года ЖК (Кстовский р-он)
Окский берег ЖК (п. Новинки)
Цветы ЖК (ул. Академика Сахарова)
Деревня Крутая кп (Кстовский р-он)
Опалиха кп (Кстовский р-он)
Юг мкр. (Южный бульвар)
Гагаринские высоты мкр.
Бурнаковский мкр.
Белый город мкр. (60-лет Октября ул.)
Зенит ЖК (Гагарина пр.)
Седьмое небо ЖК
Все форумы домов
Частные форумы
Свадебный форум
Саровский Клуб Покупателей
Июньские мамочки
Форум безумных идей
Ночной форум
Ищу вторую половинку!
Лютики-цветочки КУПЛЯ-ПРОДАЖА
Отряд стройности
Пчеловодство
Форум ленивых
Встречи для секса
Буду мамой!
Лютики-цветочки
Форум модераторов
Форум забаненных
Новый форум модераторов
Отзывы и предложения (техподдержка)
Последние темы форумов
Форум
Тема (Автор)
Ответов
Карта сайта | 18+
ООО «Сеть городских порталов»
© 1999 - 2025
Реклама на NN.RU +7 (831) 261-37-60, reklamann@shkulev.ru
Раздел технической поддержки | Для Роскомнадзора и госорганов: juristnn@shkulev.ru
Реклама на NN.RU +7 (831) 261-37-60, reklamann@shkulev.ru
Раздел технической поддержки | Для Роскомнадзора и госорганов: juristnn@shkulev.ru
Т.к. тема является архивной.
