помогите найти распайку volume control от a4tech

Нужен совет (поиск решения проблемы. не для купли-продажи)

444

С друзьями на NN.RU

У вас пока нет друзей на NN.RU, поэтому ссылка на тему не может быть отправлена.

Воспользуйтесь поиском, чтобы найти новых друзей.

В социальных сетях

Nikson

10.02.2014

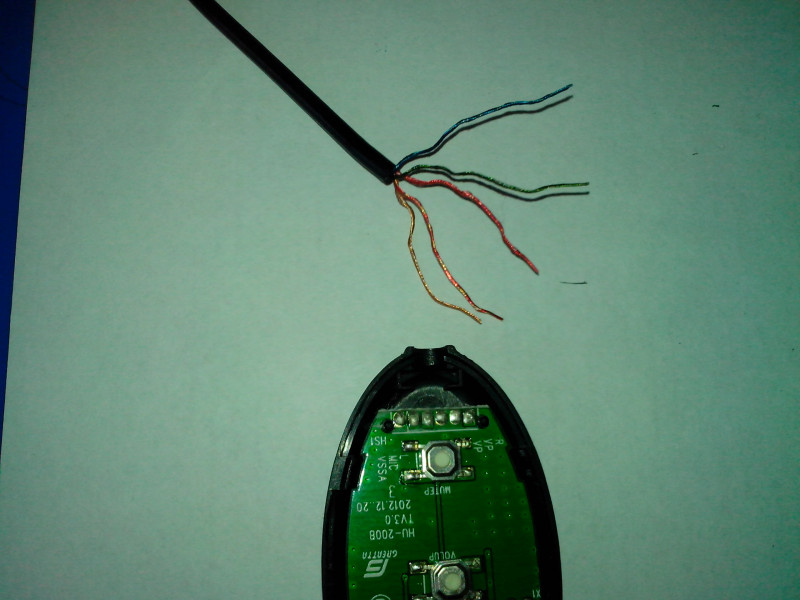

оторвал спросонья уши (( модель hu-800

оригинал

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

MikeKuzn

10.02.2014

Если не найдётся, можно попробовать методом научного тыка.
Например 4 и 5 сверху соединены, похоже на корпус.
Какие органы управления на этом hu-800 ещё есть? кнопки дисплей светодиод? (Самому гуглить лень.)
Найти корпус на a4tech: звонилокой ткнуть в корпус a4tech и проверять провода.
И что это за a4tech. (Самому гуглить лень.)

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Сейчас читают

Тема Просмотров

Работники военкоматов есть?Есть вопрос 7535

Тема номер 2) тогда не поверили) 265

Продаю дачу СНТ Лобковское Кстовский район 6380

Давайте раскулачим АВ 2045

СМП! 7355

Это было бы смешно, если.... 585

absolyte

10.02.2014

хм. недавно паял плантроникс, сдается мне, что обе земли (золотистые) паяются на дорожку , которая к регулятору громкости. красный и синий проводки скорее всего должны дублироваться сквозными дорожками на плате к таким же проводкам уходящим с платы с другой стороны, а вот зелененький странный. по идее, должно быть еще 2 под микрофон, + и -, но там уже от микрофона зависит наверно

P.S. тут подумал, так это, один из золотистых - минус микрофона. а зеленый - верятнее всего + микрофона. таким образом, осталось угадать что где =) ну а две отдельных земляных жилы под левый и правый канал - видимо, фирменная фишка плнтрониксов.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Anatoly A. Stupakov

10.02.2014

Хм... Зелёный провод паяем к точке L (третья слева), синий - к точке R, красный - к точке MIC, жёлтый и красно-жёлтый - к точкам VP. Всё.

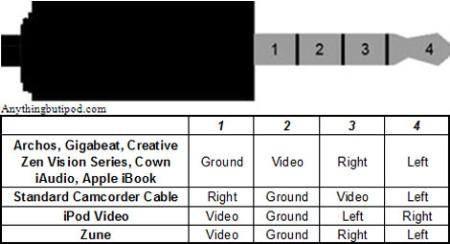

Картинка - так, "для справки" при прозвонке: у моей старой Нокиевской гарнитуры именно такая распайка по цветам была...

оригинал

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

legatee

10.02.2014

наличие КНОПОК для регулировки громкости не наводит на мысль что наушники не чисто аналоговое устройство и часть проводов питание?

2 Автору темы: Что на другом конце кабеля который оторвали?

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Anatoly A. Stupakov

10.02.2014

Не наводит:) Вы видели хоть раз аналоговое кнопочное управление, где кнопки подключаются определённым образом к двум или трём проводам через кучку резисторов? Видел такое в одном из ремонтировавшихся мной ТВ плату с передней панели (кнопочное управление ТВ) как раз в таком виде. Стало интересно, нагуглил контроллер, к которому подключалась эта плата - и, правда, схема гласила, что исполнение той или иной команды контроллером зависело от того, резистор с каким сопротивлением включался между определёнными выводами контроллера. Так что, не наводит; и питание есть: это красный провод - микрофон электретный, ему оно надо:) Но и мне тоже интересно, что же на другом конце кабеля? :)

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

legatee

10.02.2014

Видел, так кнопки джойстиков для автомагнитол мультиплексируют.
В данном случае наушники для компьютера, давайте пруфлинк реализации обработки нажатия кнопок на наушниках подключенных через набор резисторов к микрофонному входу, с большим удовольствием посмотрю как сделано ;-)

Сдаётся мне что оборван кабель от регулятора до микрофона и вызванивается он на раз-два :-)

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Anatoly A. Stupakov

10.02.2014

Ok, я понял, что написал фигню... Приятно иметь дело с грамотными людьми:) Смею предполагать, что питалово, всё же, берётся с питания микрофона, а кнопочный регулятор - отдельная схема внутри наушников. Как такой вариант? :) Хотя, наверное, тоже не вариант может быть - питалова для регулятора может не хватать от микрофонного разъёма..:)

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Nikson

10.02.2014

уши + микрофон

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Anatoly A. Stupakov

10.02.2014

А на том разъёме, что включается в комп?...
То есть, оторвали "ушки" от этого регулятора? Ну, если так - подпаивайте как я написал выше :)

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Nikson

10.02.2014

на другом конце usb - подпаяю на днях

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Nikson

14.02.2014

все получилось именно так как ты сказал, благодарю.

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Anatoly A. Stupakov

15.02.2014

Ну вот и хорошо, вот и ладненько :)
