Приветствую! Кто-нибудь здесь владеет пайкой smd-элементов под микроскопом?

Ремонт компьютерной техники (не для купли-продажи)

84

18

С друзьями на NN.RU

У вас пока нет друзей на NN.RU, поэтому ссылка на тему не может быть отправлена.

Воспользуйтесь поиском, чтобы найти новых друзей.

В социальных сетях

Поделиться

22.02.2015

Попался в руки фотик EOS 600D, какой-то мастер видимо его уже ремонтировал, или хз. Нашёл пару деталей заменённых, одну дорожку восстановленную посредством медного волоска, и как ни странно отсутствующий элемент. Один его контакт оторван вообще от платы, только дорожка подходит и кружок чистого текстолита, а второй отвалился походу от припоя(скорее всего был плохо припаян.
Бывший владелец не колется насчёт ремонтов, но история тёмная, якобы фотик залило дождём. Незначительные следы воды я обнаружил, но разрушений от неё как таковых я не нашёл. И кто и как мог оторвать этот элемент для меня загадка.
Щас пытаюсь найти в интернетах фото платы или схему чтобы эту штуку идентифицировать оторванную.
Кто-нибудь может поспособствовать припаять на место элемент? У меня просто крайне дрянной микроскоп со стократным увеличением(многовато для того чтобы паять), да и я никогда не паял таким образом ничего.
На крайняк если не заработает я конечно эту плату выброшу, но новая стоит 8к, так что восстановить было бы экономически выгодно.

Ответить

Поделиться

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

22.02.2015

Фото места куда паять, и найдите чего паять...

Ответить

Поделиться

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

22.02.2015

Обвёл отсутствующий элемент. Как я рассмотрел в микроскоп, там есто ещё дорожка в слой под верхним(на фото отходит вправо), я думаю если пропаять эту точку, то с ней контакт восстановится.
Не могу найти ни одной фотографии этой платы.
Если бы можно было идентифицировать деталь которую обозначил стрелочкой, и посмотреть её типовую схему включения.... Как я посмотрел - её тоже меняли, на ней не такая аккуратная пайка и следы канифоли.

оригинал

Ответить

Поделиться

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

22.02.2015

номер платы то хоть присутствует?
по нему возможно что нить и найдётся

Ответить

Поделиться

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

22.02.2015

номер платы K286 main CG2-2914 040
Чудеса. Под элементом обозначенным стрелочкой(на фото чуть ниже) был на канифоль приляпан какой-то параллелепипед. Щас пытаюсь под микроскопом его отчистить и понять вообще что это. При том под ним не было никаких контактных площадок, а только лак. Щас разберусь с ним, и тоже сфотографирую. Может это недостающий элемент и есть?? Только зачем его приляпали на канифоль? Одни вопросы с этой платой.....

Ответить

Поделиться

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

Сейчас читают

Тема Просмотров

Днепропетровская область-скоро референдум. 9850

Хочу помогать детям сиротам или деткам с болезнью 4090

История успеха. К красному дню календаря. 1370

1С аналитик 2955

Их еще можно спасти.(Котлы) 6360

Верность после разрыва 14476

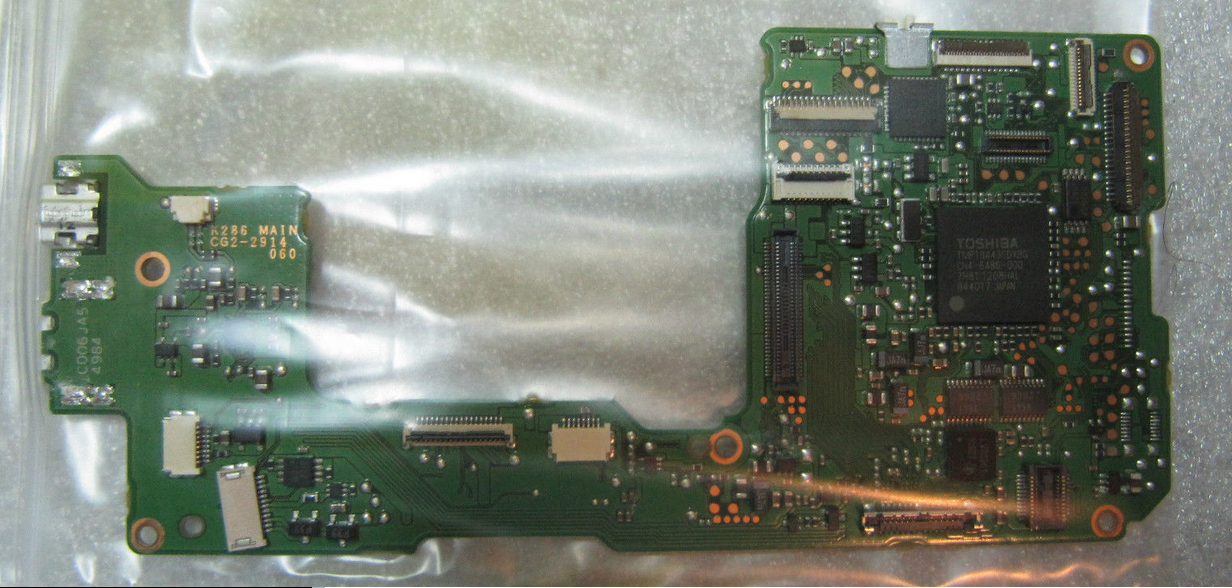

22.02.2015

---

оригинал

оригинал

Ответить

Поделиться

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

22.02.2015

Я не очень понимаю... На этом фото вообще чтоли нет ничего на этом месте, только соединение дорожек на разных слоях??

Ответить

Поделиться

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

22.02.2015

там видимо должен стоят DC-DC
а за место него диод воткнули
а с выломанным нужно детально рассмотерть в микроскоп. возможно нижняя дорожка куда то в другое место идёт

Ответить

Поделиться

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

23.02.2015

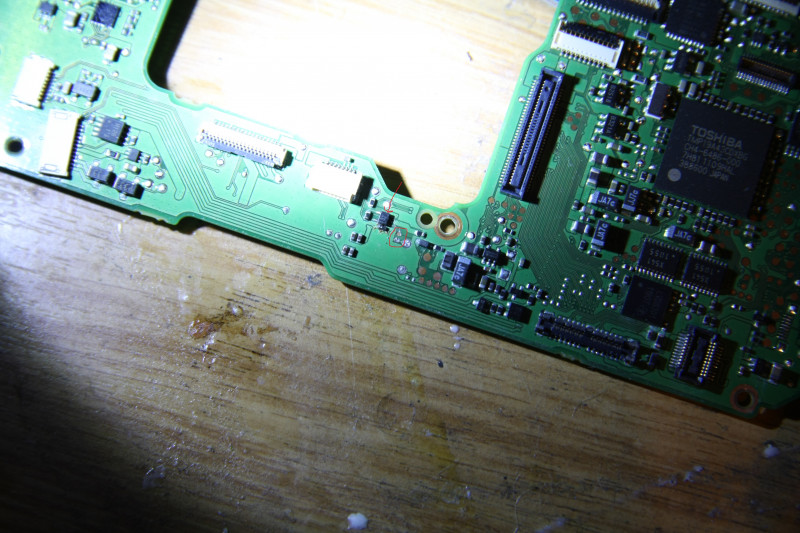

Сравните с моей прошлой фоткой, это элемент который я отколупал от канифоли, под ним не было контактных площадок0.0
Так что, оторванную точку контакта значит просто пропаиваю, и пробую включить?
Однозначно в ней соединяются слои, это сомнению не подлежит - сквозь лак и стекломат(или что там есть) явственно видна дорожка которая идёт вправо. На фото не очень видно, а в микроскоп - да. А нет, и на фото хорошо видно.

оригинал

Ответить

Поделиться

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

23.02.2015

не исключено что слои в этой точке могут соединяться
про этот елемент смотрите ещё, может он реально лишний, а может его от куда нить переставили
я так понимаю он низом в верх сейчас лежит

Ответить

Поделиться

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

23.02.2015

С обратной стороны этот элемент чёрный, и без признаков контактов. Залепил ег ов скотч и отложил в старонку чтобы не потерять. Пятак конечно восстановить сложно:( Мне бы какой-нибудь микро-шабер, потому как иголка не позволяет сковырять материал до дорожки во втором слое чтобы к ней подпаяться....

Ответить

Поделиться

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

23.02.2015

ну стало быть это резюк
возможно ещё можно определить его номинал
однако поиск где он стоял не отменяется

Ответить

Поделиться

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

23.02.2015

Щас я пропаяю пятак, поищу ещё отсутствующие элементы(ну вроде на плате в остальных местах пайка заводская и ничего не отвалилось, и потом попробую включить девайс.

Ответить

Поделиться

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

23.02.2015

Низаработало. Фотик с минуту мог щёлкать затвором, но экран так и не включился. Корочи не буду париться, материнку в чувство уже не привести, думаю мастера согласятся за две трети цены новой, если вообще согласятся, закажу новую да и дело в шляпе.

Ответить

Поделиться

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

23.02.2015

Да, ещё раз смог врубить, материнка вообще недееспособна, вот что она смогла нащёлкать))
При том автофокус не работал, и в видоискателе индикаторы режима мерцали.

оригинал

Ответить

Поделиться

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

23.02.2015

отрицательный результат, то же результат
следов залития совсем не видно?
возможно промыть маин получше, да прогреть
есть разного рода всякие очистители
правда пользоваться ими нужно с осторожностью, по мимо окислов и дороги с пятаками разъест

Ответить

Поделиться

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

23.02.2015

Следов электрической коррозии, как видите вообще нет. Только немного ржавчины было на держателе крышки прикрывающей процессор.
По сути я склоняюсь к мысли, что бывший хозяин давал его кому-то починить неофициальному, а он всё запорол, и вернул обратно со словами типа "Слей это на детали". Собственно по цене деталей я фотик и взял, притом два аккумулятора и зарядка, которые в комплекте, иной раз столько же стоят сколько сам фотик.
А так, плате терять уже нечего, щас для экперимента найденную лишнюю деталь впаяю туда где ничего не было(на некоторых фотках интернета там есть деталь).

Ответить

Поделиться

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

23.02.2015

monitor.net.ru/forum/viewtopic.php?t=459676
очень мало инфы подобного рода
