Стабилизаторы 7815/7915 - где может быть проблема?

Нужен совет (поиск решения проблемы. не для купли-продажи)
5999
51
С друзьями на NN.RU
В социальных сетях
Поделиться
katarkon
03.10.2016

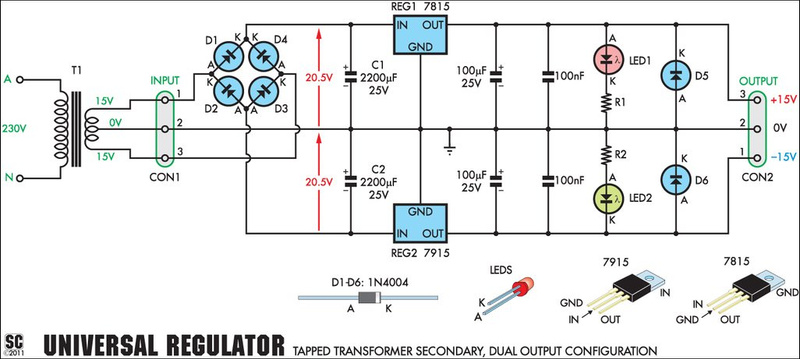

Имеется простенький источник стабилизированного напряжения на +-15В на 7815/7915 (схема 1). Каждое напряжение мониторится микросхемой TCA965 (схема 2). Проблема в том, что через некоторое время после включения срабатывает защита. Замена конденсаторов на выходе стабилизаторов эффекта не дает. Где еще может быть проблема?
Worker73
03.10.2016
Вход и выход надо шунтировать безынерционной керамикой. Эта рекомендация есть и в мануалах. Сейчас жеж все ПП приборы делают по СВЧ техпроцессам. Самовозбуждение, кмк.
katarkon
03.10.2016
Десять лет как-то работало без блокировочных конденсаторов. Самовозбуждение где смотреть - на стабах или в защите?
Worker73
03.10.2016
Я бы посмотрел прямо на ногах стабов. Пропаять-промыть монтаж тоже не помешает. Все же самовозбуждение, было такое и не раз.
katarkon
03.10.2016
Пульсации осциллографом смотрели, действительно, были какие-то случайные всплески, но грешили на эрзац-щуп. Надо по-нормальному смотреть, значит.
Worker73
03.10.2016
+++, и я в подобных случаях напаивал конденсаторы прямо на ноги стабов/смд 0805 на монтажные пятаки, это помогает сразу исключить одну из причин
skiv68
04.10.2016
электролиты тоже не очень большие по емкости, да и по словам ТС уже поработали. их тоже не мешало-бы глянуть на утечку
katarkon
04.10.2016
В общем, посмотрели осциллографом, разницы до и после включения защиты нет. По +-15В максимальные пульсации 100мВ (пиковое) с частотой ~8МГц, на которые накладывается 100Гц. По входным +-20В пульсации 400мВ с частотой ~10МГц.
Обнаружилось, что питание +-15В подается по сигнальному(!) 3-метровому(!) шлейфу на соседний блок, если его отключить, то защита перестает срабатывать. Попробуем поменять электролиты в цепи питания в этом блоке (2шт 47мкФ 63В).
skiv68
04.10.2016
емкость можно и увеличить
katarkon
04.10.2016
Я думаю, еще керамику где-нибудь на 0.1мкФ стоит воткнуть в параллель.
ПС. Электролиты выпаяли, защита стала включаться практически сразу :)
skiv68
04.10.2016
именно так, керамика + электролиты и будет нормально всё.
FreeCat
04.10.2016
katarkon писал(а)
Обнаружилось, что питание +-15В подается по сигнальному(!) 3-метровому(!) шлейфу на соседний блок, если его отключить, то защита перестает срабатывать.

а толще его сделать никак :) ?
skiv68
04.10.2016
иногда это не помогает. в даташитах указано про фильтрующие емкости не просто так
FreeCat
05.10.2016
попробовать то можно :) . и на конце того кабеля поставить их тоже :) .
skiv68
05.10.2016
так никто не против, только за
katarkon
05.10.2016
Там жгут на полсотни разнокалиберных проводов в экранирующей оплетке. Вообще есть мысль всандалить в этот блок свой стабилизатор на тех же 7815/7915, благо +-20В на него заведено. А со шлейфа убрать. Но руководство категорически против :(
FreeCat
06.10.2016
katarkon писал(а)
Но руководство категорически против

ну доведи до него что иначе никак :) .
Worker73
09.10.2016
На свечных заводишках обычно наоборот, "делай что хошь! чтоб все работало! но оборудование работающее не трогай!")))
FreeCat
10.10.2016
всегда можно договориться :) ... если руководство вменяемое :) ...
katarkon
05.10.2016
В общем, керамика нашлась только на 47нФ 4 штуки. Попробовал подпаять параллельно электролитам в "левом" блоке и по выходам стабов. Защита стала срабатывать, но эпизодически и гораздо позже после включения (т.е. может включиться через час, а может не включиться вообще, до этого максимум 20-30 минут). Так что спасибо за идею :) Думаю, емкость керамики нужно увеличить? И до каких пределов? И на входах стабов поставить для верности? И нет ли смысла сами стабы поменять?
skiv68
05.10.2016
Worker73
09.10.2016
Керамика лучше всего от 1 мкф, будет поглощать и пропускать гораздо более энергоемкий импульс. В 0805 и 1206 корпусе полным-полно, но лучше КМ
skiv68
09.10.2016
КМ-ки нынче в дефиците, если только из старых запасников.
Worker73
09.10.2016
Стоит поискать, ничего лучшего пока нету. Можно немецкие Виба использовать, они с год как есть в количестве на митьке.
skiv68
10.10.2016
мне искать не нать - у меня еще старые есть :)))
ну, а если припрет, то будем искать
katarkon
14.10.2016
В общем, поменяли все электролиты в обвязке всех стабилизаторов. Где не стояло изначально - поставили керамику. Проблема практически ушла, но иногда случайным образом все-таки возникает.
Добрались до источника питания. Представляет собой два независимых импульсных блока, один выдает +5, +-12 и -20, второй +20 и +-28.
Вопрос - достаточно ли поменять электролиты по выходам или по входу надо тоже менять? И можно ли ставить обычный ширпотреб с радиорынка? Изначально стоят типа BC 136 KO (или как-то так) кроме входных на 400В (эти вообще какие-то нестандартные, 25мм диаметром и 35мм высотой).
katarkon
14.10.2016
UPD. Похоже, KO 136 это электролиты vishay с низким ESR и импедансом. На другой плате попадаются KO 048 в тех же цепях, эти вроде бы общего применения. Номиналы 4700мкФ 16В, 2200мкФ 35В, 470 мкФ 35В и подобные. Какой-нибудь Chang/Jamicon пойдет?
Высоковольтных 1шт 180мкФ 400В и 2шт 560мкФ 400В, похоже что хитачи серии HU3, вроде бы тоже общего применения.
Бардак в багдаде,..когда уж начнем цепи нормально изучать,..:-(((
Worker73
14.10.2016
Да ладно, ЛС фильтры в импульсных источниках представляют собой больше практический вопрос.
По сути - ввести Г-обр. ЛС-фильтры ПОСЛЕ родных по выходу, можно намотать проводом подходящего сечения на феррите где-то от 20 кольца, судя по потреблению, буквально 5-10 витков. Можно дроссели от АТ/АТХ, что намотаны на стержнях (индуктивности там уже досаточно для частоты преобразования от 50 кГц примерно) Конденсаторы - лит от 1000 +керамика, включать после катушки. Получится хороший многозвенный П-фильтр и "иголки" почиют навсегда
skiv68
14.10.2016
снять и проверить кондеры - плохие под замену и всё.
Worker73
14.10.2016
Можно и сплошняком, коли ЭПС метра нет
skiv68
15.10.2016
можно и так, но последнее время уже не раз встречал новые, только что купленные кондеры с параметрами хуже старых. как-то так
katarkon
17.10.2016
Оказалось несколько кондеров с отвалившимся минусовым выводом. Респект за помощь.
skiv68
17.10.2016
и такое бывает. классно, что разобрались и теперь должно быть всё в норме
Worker73
14.10.2016
По входу вообще желательно поставить как можно больше емкость и сделать плавный пуск))
katarkon
17.10.2016
К сожалению, очень жесткие габариты для 400-вольтовых конденсаторов. Подходящих в Нижнем найти не удалось, пока оставили старые.
Низковольтные поменяли все. Обнаружилось несколько с отвалившимся внутри минусовым выводом, что, очевидно, и было одной из причин сбоев по питанию.
Респект за помощь.
skiv68
17.10.2016
размеры 400v кондеров какие? и количество. можно поискать и их
katarkon
18.10.2016
2 на 180 мкФ и 4 на 560 мкФ. Максимальный диаметр 25мм, высота 35 мм (по крайней мере для 180 мкФ, для 560 мкФ можно 38 мм). В оригинале стоят вроде бы Hitachi HU3 (по крайней мере, обозначение HU3 присутствует, на 560 мкФ есть еще маркировка 08C0). Смущает только, что по даташитам таких габаритов для таких емкостей нет.
www2.scut.edu.cn/scutco/main...port/snap-in.pdf
www.hitachi-chem.co.jp/english/products/sds/files/e_hu3.pdf
skiv68
18.10.2016
посмотрю, но обещать пока не могу
katarkon
19.10.2016
Боюсь, что 400В 560мкФ в размерах 25х35 просто не существует. Во всех каталогах даже super-ultra-low-size серии меньше чем 25x50 или 30x40 нет.
skiv68
19.10.2016
может и такое быть
katarkon
24.10.2016
Правда в жизни все-таки есть :) При повторном рассмотрении оказалось, что 560мкФ не на 400В, а на 200 :) Габарит 25х35мм (диаметр х высота). Который 180мкФ 400В габаритами 22х30, но посадочное место под 25мм диаметр, т.е. 25х30 поставить без проблем, 25х35 уже упихивать придется.
ПС. Блок питания Kniel EP-7000 560-000-00.06, на сайте производителя заявлен как нестандартный/устаревший.
katarkon
24.10.2016
UPD Оказалось, что 180х400 имеют габариты все-таки 25х30, но посадочное место под 30х30, что не может не радовать :)
По результатам измерений ESR
для 180х400: 159 мкФ 0.17 Ом и 159 мкФ 0.179 Ом
для 560х200: 527 мкФ 0.053 Ом, 522 мкФ 0.052 Ом, 516 мкФ 0.062 Ом и 515 мкФ 0.062 Ом.
Есть ли смысл менять?
skiv68
24.10.2016
да нормальное ESR, менять не стоит
An25
18.10.2016
Кстати, да. Вот хорошее видео на эту тему
https://www.youtube.com/watch?v=BcJ6UdDx1vg
Лис_
04.10.2016
Может проблема в нагрузке на самом-то деле. Отключите питаемые цепи, посмотрите. Потом подгрузите резисторами выход стабилизатора на соответствующий нагрузке ток, посмотрите. Некоторое время после включения - это сколько? Ток потребления там примерно сколько? 20В берутся откуда? Трансформатор? Входное напряжение в норме на момент срабатывания защиты? Защита срабатывает на обоих плечах стабилизатора?
katarkon
04.10.2016
Оказалось, что +-15В дополнительно идет на питание аналоговой части платы управления, расположенной в другом блоке (весьма оригинальное решение - пускать питание в одном жгуте с сигнальными цепями, да еще и длиной несколько метров). Если отключить разъем, то защита перестает срабатывать. Попробуем поменять электролиты в цепи питания на этой плате.
Аналоговую часть запитай отдельным стабилизатором,.третьей кренкой скажем,..
схемку пришлепать в районе блока аналогового,..
Остальные варианты это извращения
Worker73
09.10.2016
Расскажите это разработчикам в "китайских НИИ", когда шлепают примитивные стабы и соединяют их тонкими линиями произвольной длины и конфигурации))
katarkon
10.10.2016
Самое смешное, что в данном случае сборка германская :)
FreeCat
10.10.2016
значит это были турки :) .
