Эл.щиток в частном доме

Требуется помощь

1520

С друзьями на NN.RU

У вас пока нет друзей на NN.RU, поэтому ссылка на тему не может быть отправлена.

Воспользуйтесь поиском, чтобы найти новых друзей.

В социальных сетях

user_282787365

3 октября в 11:20

Доброго дня.
В доме надо переделать эл.щиток

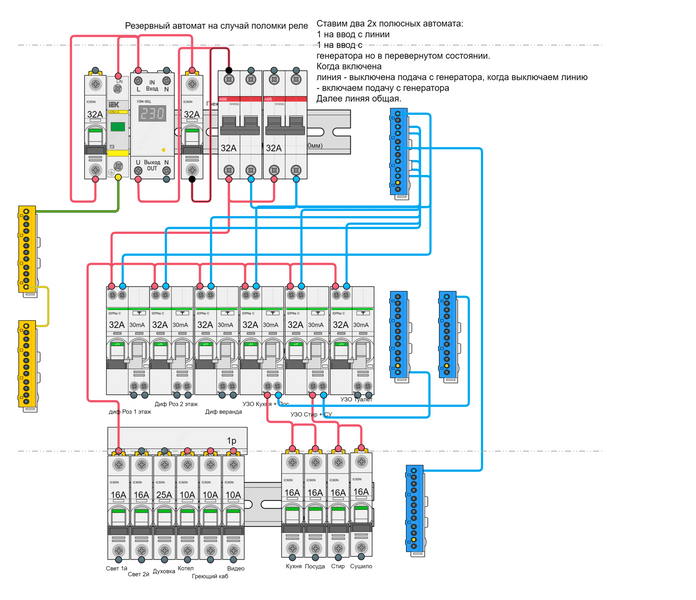

В онлайне накидал примерную схему.
Т.е. есть ввод (3*6кв), через опс идет к РН,после РН стоит резервный автомат на случай выхода рн из строя, далее на автоматы для включения генератора в какой то момент и уже расходится линия по потребителям.
Розетки 1 и 2 этажа сразу в диф, линия веранды : освещение на улице + набор розеток, линия туалета тоже сразу в узо.

Надо еще вывести линию на гараж, но пока не решил как лучше.

Подскажи ошибки этой схемы, может что переделать /добавить/ убрать?

оригинал

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

4 октября в 00:58

Какой Ваш основной ник на ННРУ?
Навскидку на РКН "нуль" забыли привести...

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

user_282787365

4 октября в 07:45

От основного забыл пароль и не могу восстановить(

Ркн - реле напряжения? Его по мануалу можно без 0 подключать, на разрыв фазы просто, сейчас так сделано

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

seryiy

4 октября в 12:17

вы чем руководствовались при выборе номиналов?

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

user_282787365

4 октября в 17:51

верное замечание, не указал
ввод уже стоял на 32 ампера
поэтому у рн автомат и два двухфазных , так как они все же входом идут, оставил 32а.
А вот с узо и дифами на схеме ошибся: они по плану на 25А и 30ма ток
Ну а сами автоматы вроде правильно указаны.
Или такие номиналы тоже неверные?

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

user_282787365

4 октября в 18:05

хотя наверное узо в туалет можно и на 16 поставить

Ответить

Ссылка на сообщение

открыть ссылку в новом окне

В социальных сетях

user_282787365

9 октября в 14:39

больше нет косяков получается?
