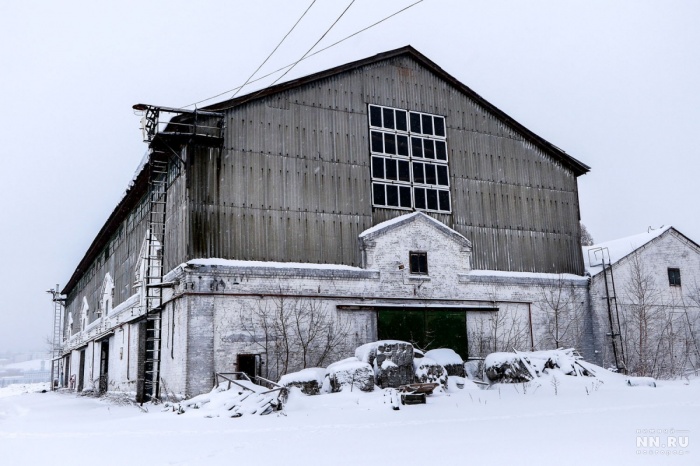

Ажурные конструкции скрываются под кирпичом и шифером. Фото: Наталья Бурухина
Ажурные конструкции скрываются под кирпичом и шифером. Фото: Наталья Бурухина


«Очень сжатая упрощенная информация для заинтересованных лиц по пакгаузам», - такими словами начался своеобразный ликбез от главного архитектора региона Сергея Попова на его страничке в «Facebook».


Сергей Попов объясняет, что конструктивная схема металлических конструкций пакгаузов на Стрелке представляет из себя трехнефное сооружение, где центральный пролет выполнен в виде арок, распор от которых воспринимают крайние жесткие нефы. На данный момент отсутствие одного крайнего нефа делает конструктивную схему нестабильной, склонной к опрокидыванию.


Неф — вытянутое помещение, часть интерьера, ограниченное с одной или с обеих продольных сторон рядом колонн или столбов, отделяющих его от соседних нефов.


Далее главный архитектор Нижегородской области разбирает всю схему по пунктам:


Удерживающими элементами сегодня являются кирпичные стены. (см.рис.1)


Фото: рисунки за авторством Сергея Попова (иллюстрации с его странички на Facebook)
Фото: рисунки за авторством Сергея Попова (иллюстрации с его странички на Facebook)



Если оставлять конструкции на месте, единственный вариант – накрывать их большепролетными фермами и включать в конструкцию диафрагмы жесткости (см. рис.2). В данном случае, металлические конструкции становятся экспонатом, а ограждающий контур саркофагом.


Фото: рисунки за авторством Сергея Попова (иллюстрации с его странички на Facebook)
Фото: рисунки за авторством Сергея Попова (иллюстрации с его странички на Facebook)



После демонтажа и реставрации металлических конструкций, возможно включение в конструкцию новых несущих элементов, скрытых, например, за матовым стеклом с внутренней подсветкой, а также добавление утерянного нефа для восстановления конструктивной стабильности. В этом случае, возможны любые варианты решения фасадов. Как в исторической интерпретации, так и в современной архитектуре (см.рис.3 и 4). Это уже дело проекта.


Фото: рисунки за авторством Сергея Попова (иллюстрации с его странички на Facebook)
Фото: рисунки за авторством Сергея Попова (иллюстрации с его странички на Facebook)


Фото: рисунки за авторством Сергея Попова (иллюстрации с его странички на Facebook)
Фото: рисунки за авторством Сергея Попова (иллюстрации с его странички на Facebook)



Ранее портал NN.RU писал о том, что опубликовали проект переноса конструкций Всероссийской выставки 1896 года - пакгаузов на Нижегородскую ярмарку. Проект появился в социальной сети.


Пакгауз — закрытое складское помещение особого типа при железнодорожных станциях, портах, аэропортах или таможнях, предназначенное для кратковременного хранения товаров.


Портовые пакгаузы на Стрелке – это павильоны XVI Всероссийской промышленной и художественной выставки, которая проходила в Нижнем Новгороде в 1896 году.
