"Стена в грунте". Репортаж из "чёрной дыры"

Работы полностью завершат до 1 июня 2017 года. А к концу августа — благоустроят территорию.

В 2016 году на улице Горной в Нижнем Новгороде начали капитально ремонтировать канализационный коллектор после его обрушения. Сейчас в рамках проекта реконструкции уже выполнены три этапа строительно-монтажных работ. Подрядная организация выполняет работу с небольшим опережением графика. Никаких трудностей нет. В том числе и с финансированием.

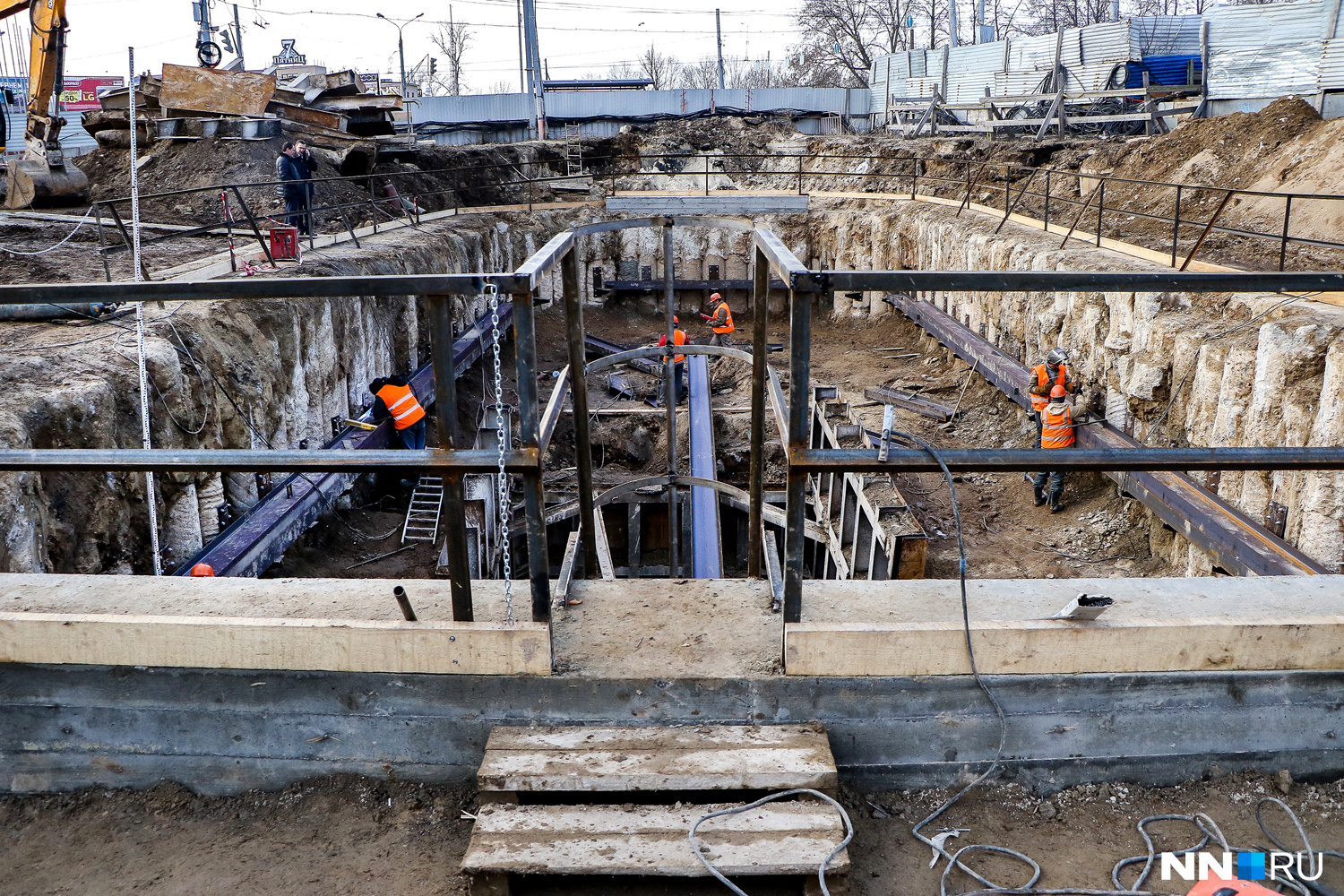

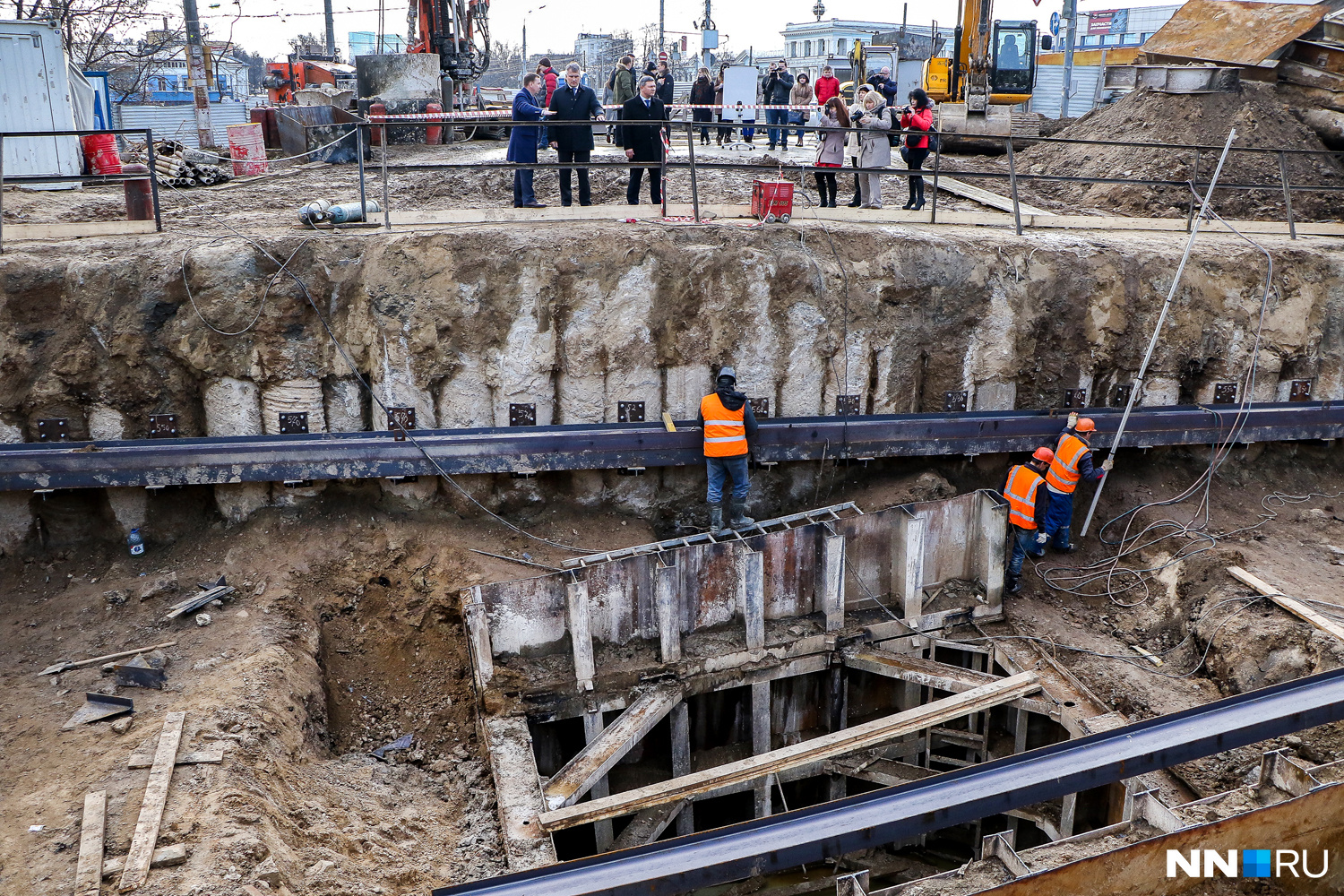

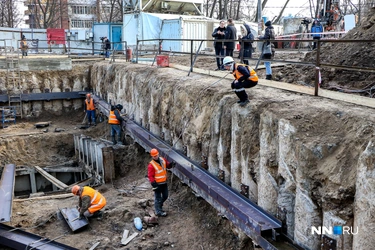

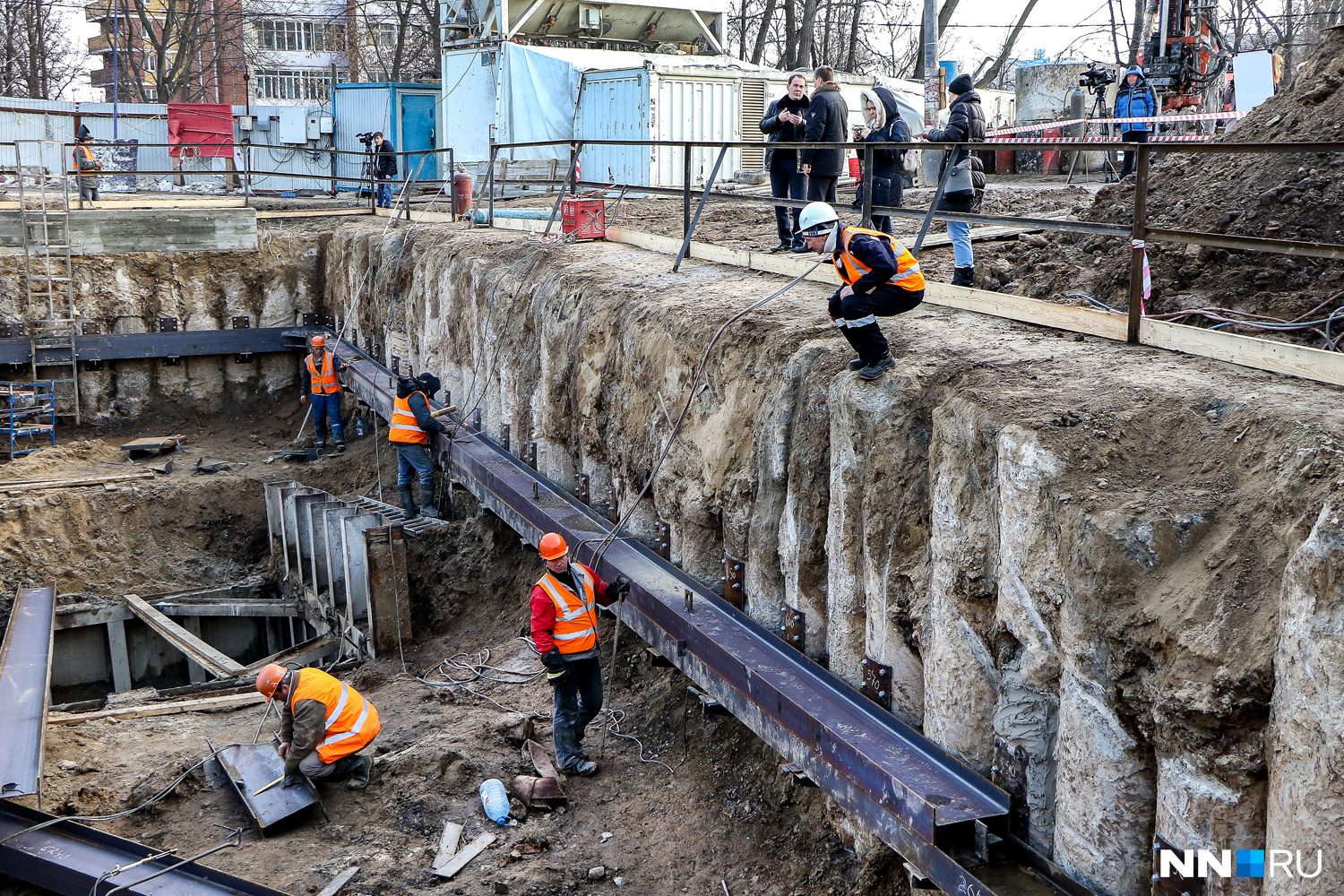

На первом этапе был вырыт котлован и огражден буронабивными сваями по технологии "Стена в грунте".

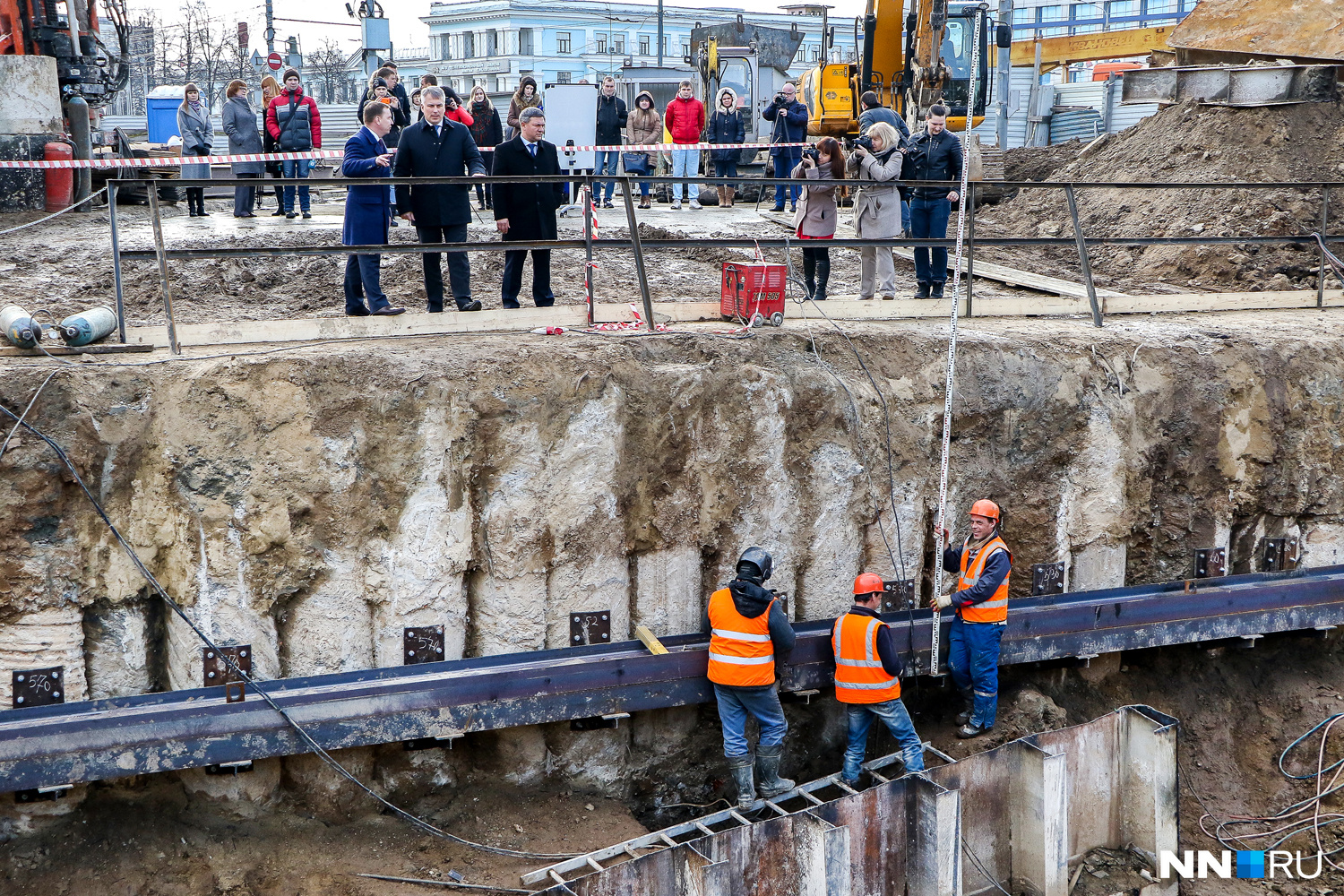

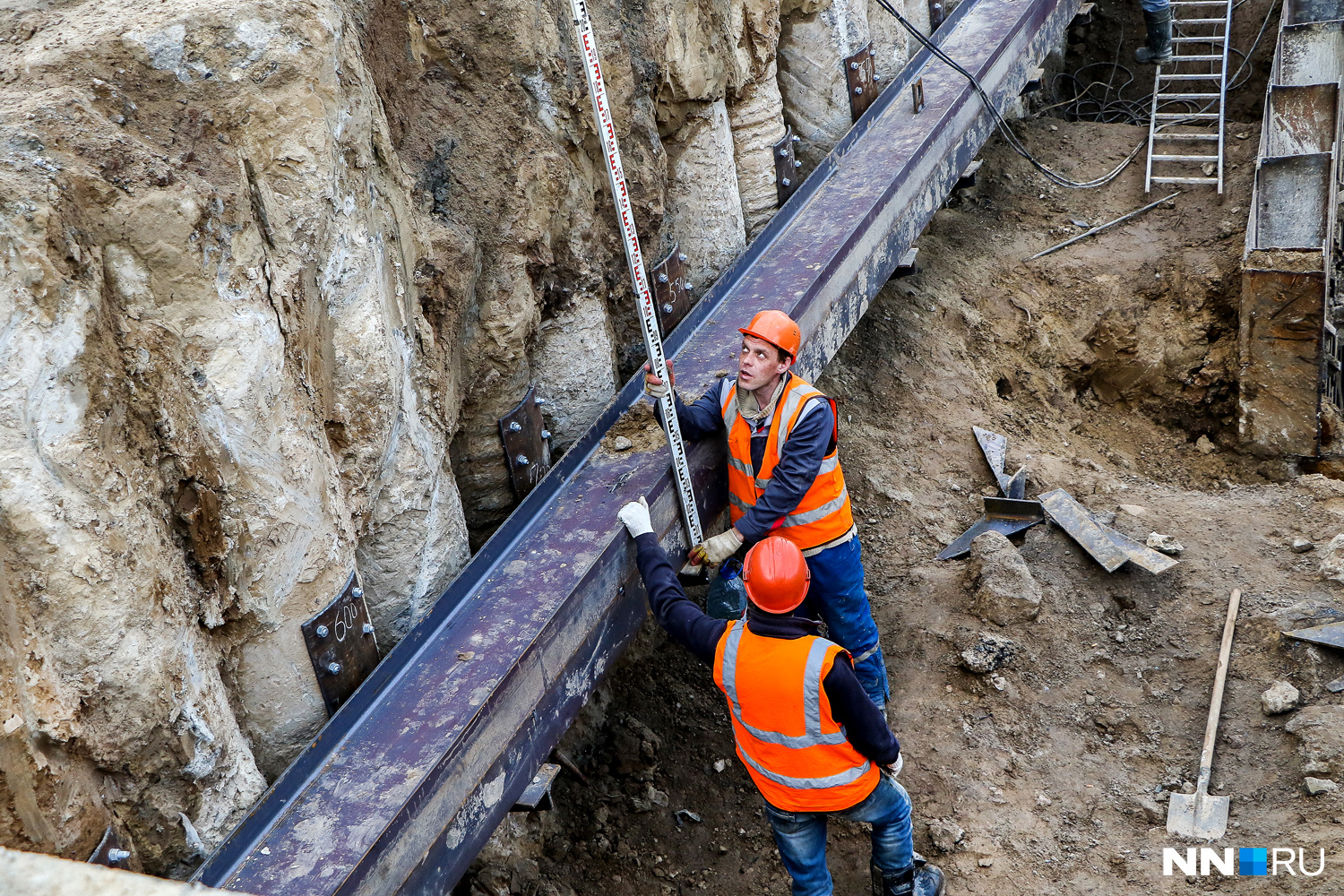

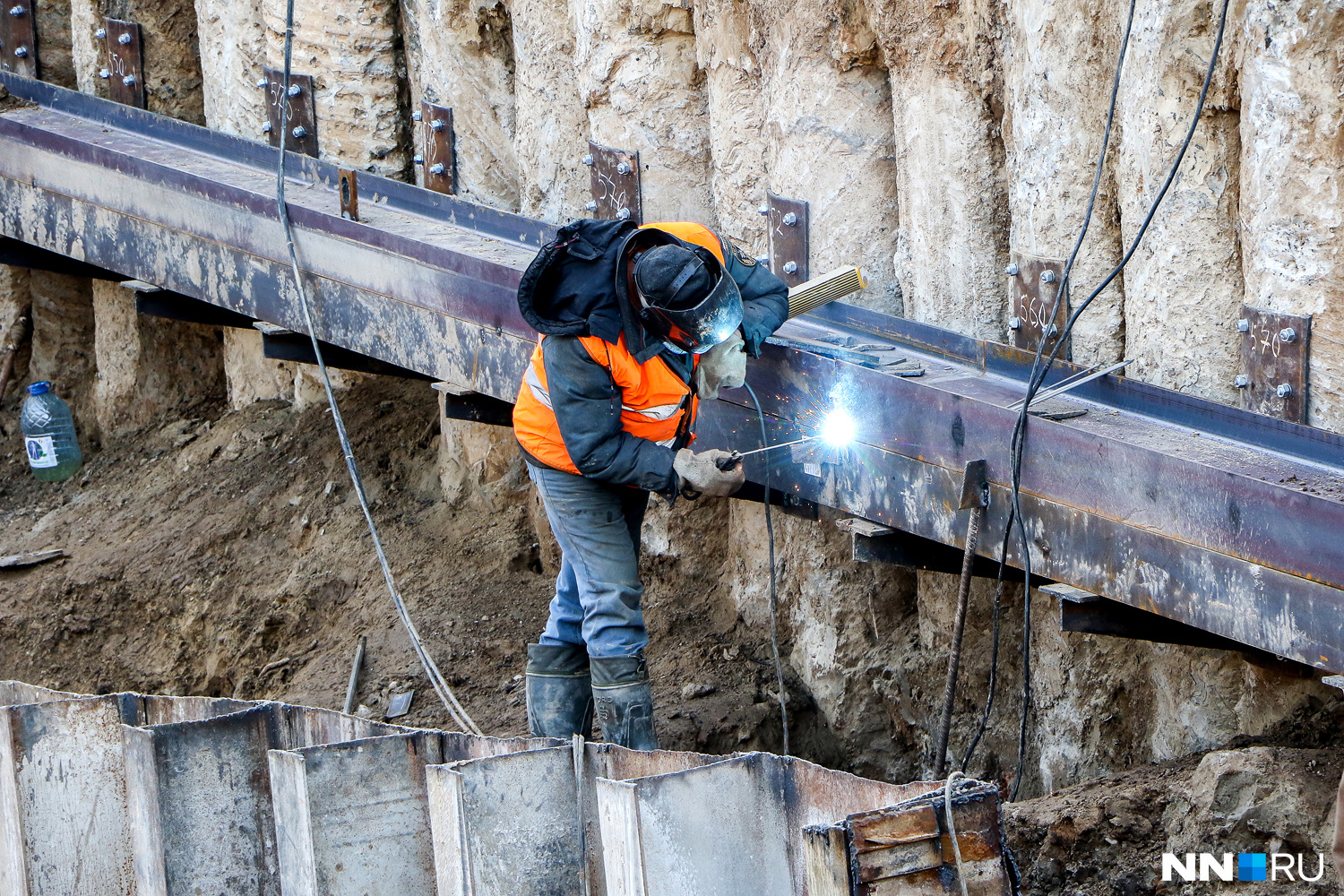

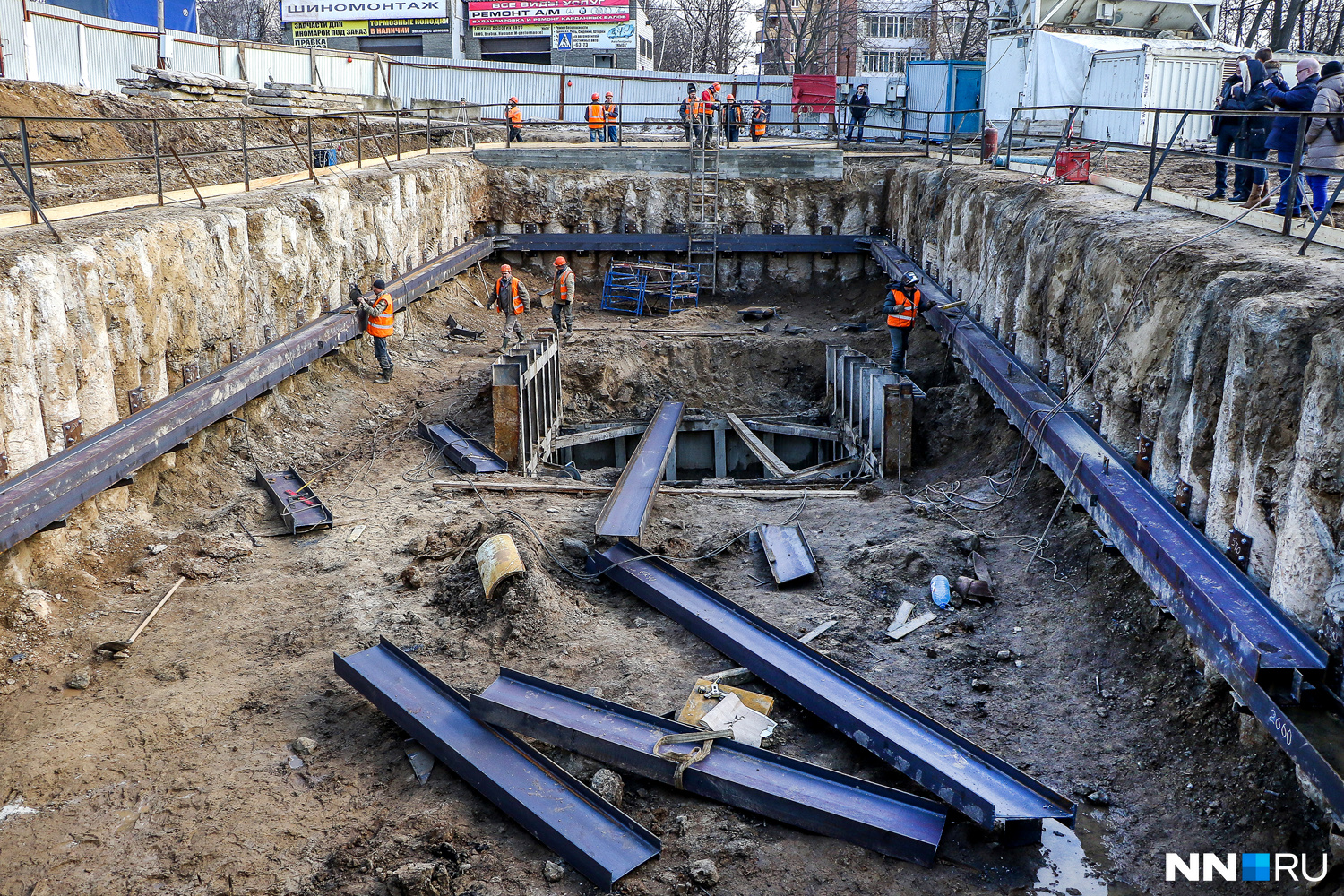

К колоннам с помощью металлических конструкций по всему периметру котлована прикреплен стальной пояс. Всё это позволило обезопасить рабочих от обрушения грунта.

На втором этапе укрепили грунт по технологии jet grouting (струйная цементация грунтов). Дело в том, что по всем геологическим анализам на той глубине, где будет лежать коллектор, грунт очень подвижный. Поэтому, чтобы вновь проложенный коллектор держался на данной отметке, грунт укрепили. На нужной глубине была применена технология инъектирования бетонной смесью. Бетон смешался с естественным грунтом, затвердел и сделал "подушку" под новый коллектор.

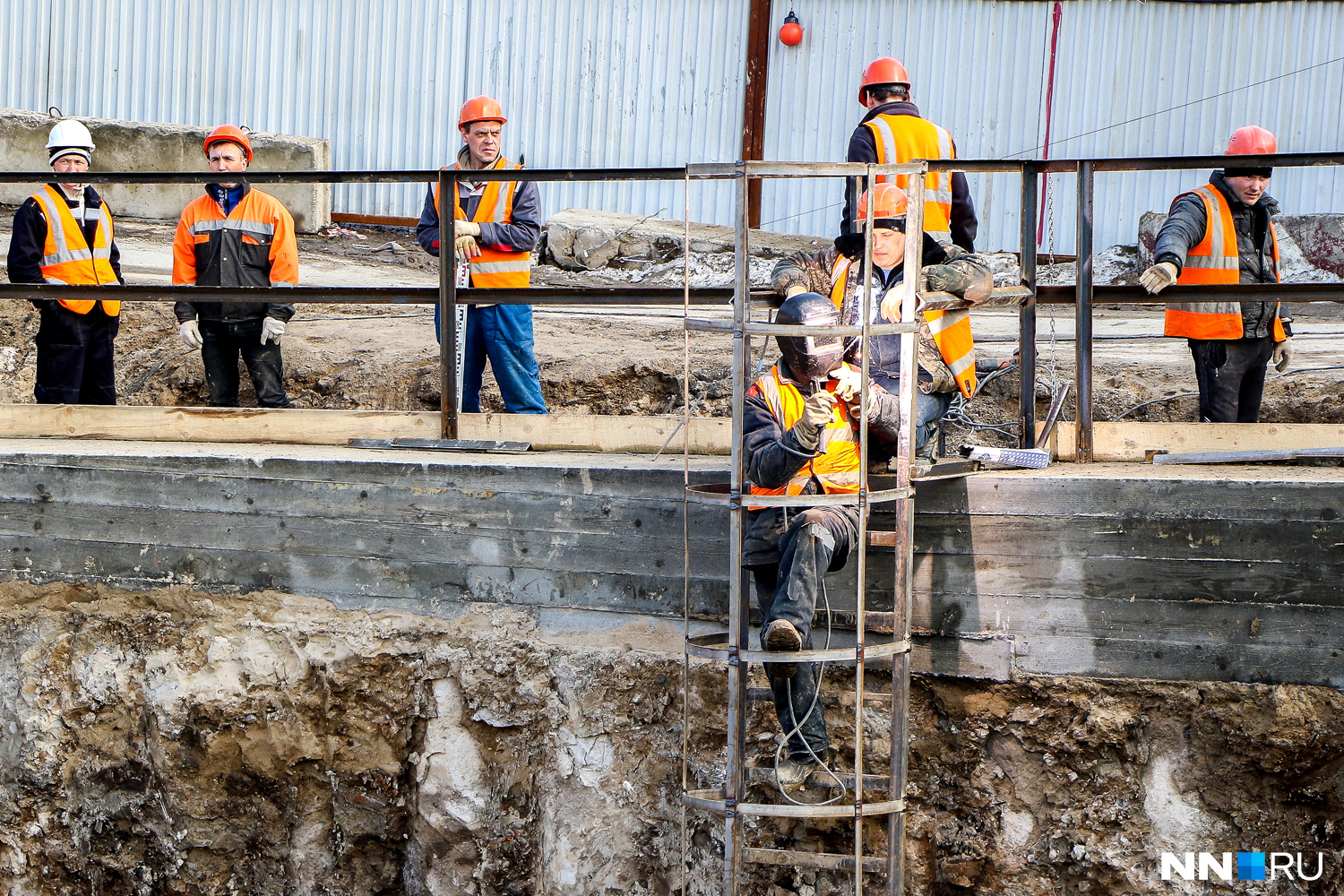

Третий этап — устройство железобетонного шапочного бруса по верху буросекущихся свай. Котлован будет выкапываться глубже уже вбитых 20-метровых свай. Чтобы сваи не повисали и не произошло обрушение котлована, их сверху между собой по периметру скрепили шапочным брусом.

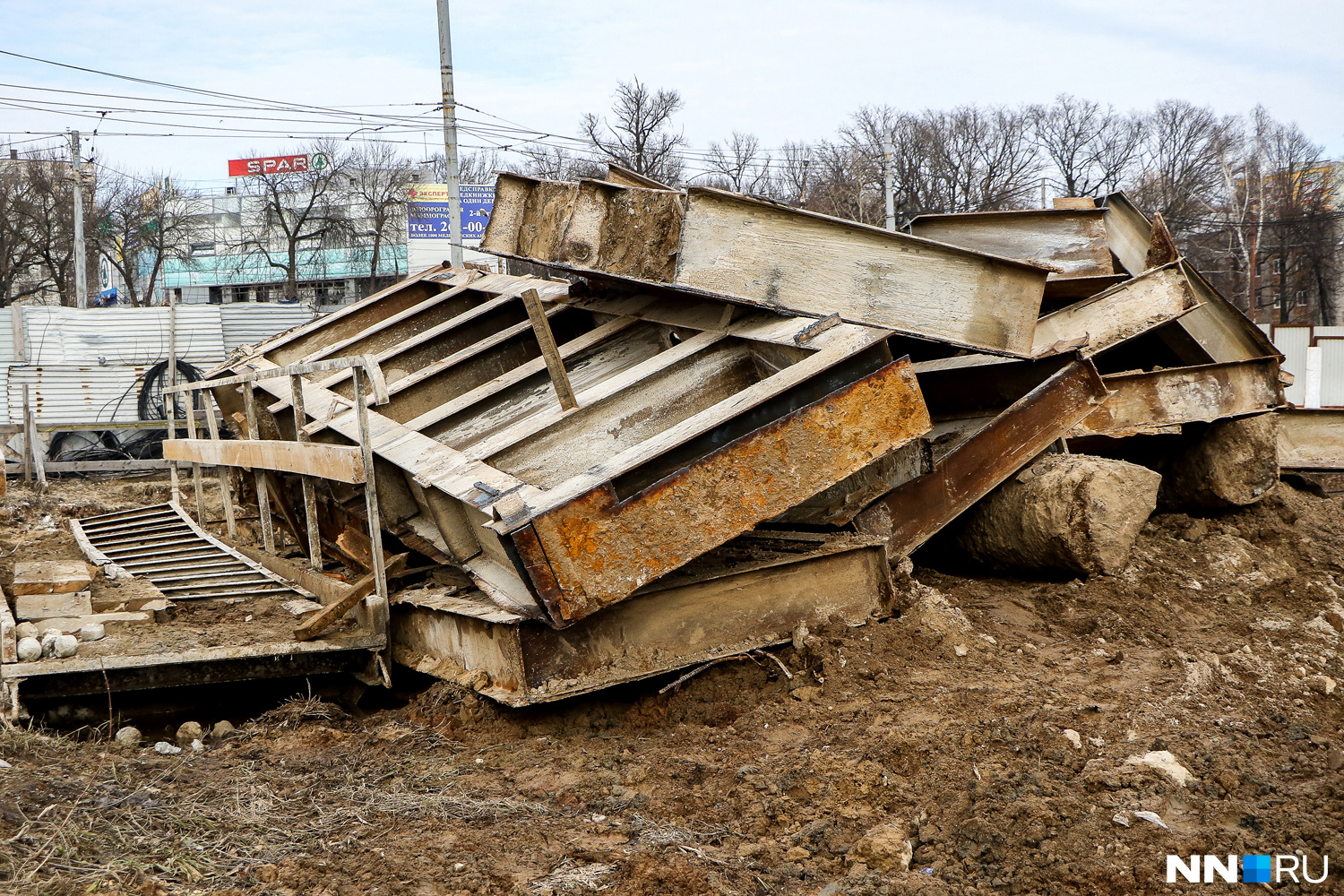

Далее срезали металлоконструкции старой шахты.

По мере того, как работы будут углубляться вниз, оставшиеся металлоконструкции так же будут выниматься.

Затем планируется восстановление разрушенной части коллектора. Новый канализационный коллектор будет гораздо больше старого.

После этого будет проведена санация (реновация) коллектора методом "Труба в трубе". То есть, на разрушенном участке в существующую трубу протащат новую стальную трубу. Далее санация будет проводиться спирально витой трубой. По этой технологии труба сжимается и специальным оборудованием прокручивается внутри существующего коллектора по всей окружности. А далее меж трубные пространства заполняются бетоном.

Для Нижнего Новгорода этот случай реконструкции коллектора уникальный. Глубина заложения коллектора составляет около 20 м. Диаметр - 2430 мм. Соответственно, работы сравнимы со строительством метро. Поэтому срок устранения данной аварии был увеличен.

Окончание производственных работ и пуск в эксплуатацию коллектора планируется до 1 июня 2017 г. К концу августа на месте провала появятся газон, дорога и опоры освещения. Всё будет так же, как до аварии.
