помогите разобраться с усилителем Кенвуд, пожалуйста

515
8
С друзьями на NN.RU
В социальных сетях
Поделиться

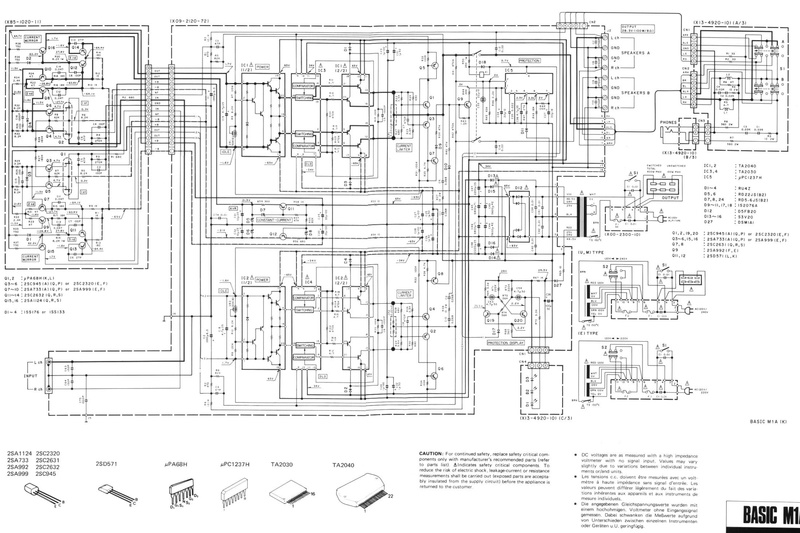

Есть испорченный усилитель мощности Кенвуд Бэйсик М1А. На вход был подан слишком сильный сигнал, в результате он перестал работать, изза аномально высокого напряжения на выходе срабатывает защита. Усилитель старенький, на транзисторах и сборках. Схема на мой взгляд довольно компактная.

Есть я, любитель радиотехники без глубоких знаний. Умею паять, ориентироваться в схемах и платах, использовать приборы, из коих имею мультиметр, аналоговый осциллограф, китайский анализатор деталей. Есть также схема усилителя и наконец есть кое какие подозрения но нет самого главного - ОПЫТА.

Ищу добрых людей готовых помочь советами.
Заранее благодарю

Андрэа
писал(а)
слишком сильный сигнал,

Порядок можете озвучить?
С выхода плеера на наушники, подав громкость на максимум. Знаю, это варварство. Но это было без меня.
Ситуация такова. Первая ступень (наверное предусиления) выдаёт на выходе очень странные 70 вольт, из за которых полетели сборки. Я отключил первую ступень от цепи, выпаял сборки и теперь реле защиты больше не срабатывает. Я проверил все транзисторы и диоды предусилителя, вроде все в норме, не пойму почему напряжения не совпадают с указанными на схеме, прямо с самого начала, с полевиков. Есть пара подозрений но могут показаться наивными. Во первых значения уже на самом блоке питания отличаются от указанных на 10 процентов. Там где по схеме 65 вольт, у меня 70. Может ли это быть следствием того что в сети у меня не 220 а 230 вольт и может ли это быть причиной ненормальной работы всех транзисторов по очереди? И ещё вопрос - отключив предварительный усилитель от остальной схемы я отключил и обратную связь. Может ли её отсутствие на входе полевиков приводить первую ступень в бешенство? Что делать, боюсь подключив всё и поставив на место новые сборки сжечь их тоже.
напряжения в реалии могут отличаться от указанных на схеме по многим причинам (приборы-то любительские).
ремонт усилителя начинается не с предвариловки.
почитайте про это и все поймете
Спасибо. Т.е. проверять надо с конца. Проверю конечные транзисторы (они в сборках IC1 IC2), запояю сборки на место и надеюсь защита всё ещё не будет срабатывать. Ничего если не подключать пока выход предварительного усилителя?

Андрэа
писал(а)
Ничего если не подключать пока выход предварительного усилителя?

Нормально. Только при проверке учитывайте, что там дифференциальный вход.
Если можно, объясните чуть подробнее что это и как это надо учитывать?
Сигнал со входа (in/GND) на полевой сборке раздваяйца и дальше так и идёт по двум выделенным линиям без участия земли. На схеме этот сигнал выделен жирной линией в одном канале. При проверке оконечника предварительный с дифференциальным выходом можно организовать на ОУ. Как проверить по другому - не знаю.
